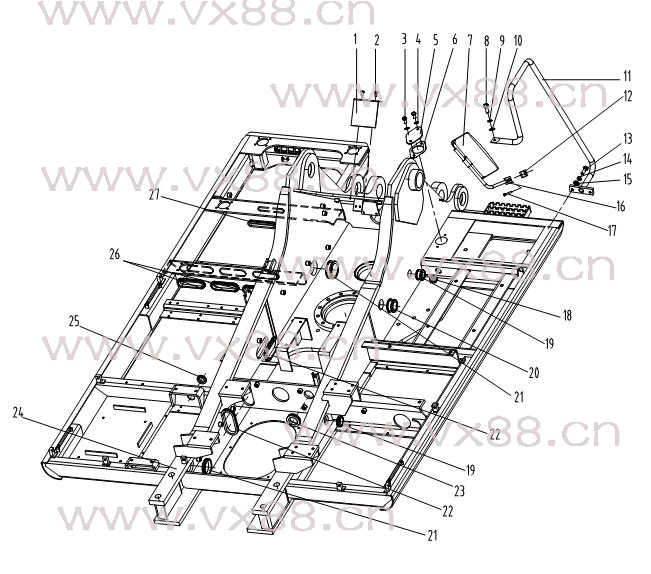

图文名称：回转平台
所属机型：CLG200
图文编号：10
物料编号：010
|
 |
|
| 详细资料 |
|
标 号
Fig No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
30A0015 |
挡雨板 |
Fender |
1 |
|
|
2 |
00B0007 |
螺栓M8×16-8.8-Zn.D |
Bolt |
2 |
GB5783-86 |
|
3 |
00B0022 |
螺栓M6×12-8.8-Zn.D |
Bolt |
2 |
GB5783-86 |
|
4 |
06B0003 |
垫圈6 |
Washer |
2 |
GB93-87 |
|
5 |
53A0015 |
盖 |
Cover |
1 |
|
|
6 |
82A0020 |
垫 |
Shim |
1 |
|
|
7 |
47C0110 |
倒车镜 |
Rearview Mirror |
1 |
|
|
8 |
00B0011 |
螺栓M12×25-8.8-Zn.D |
Bolt |
1 |
GB5783-86 |
|
9 |
06B0008 |
垫圈12 |
Washer |
1 |
GB93-87 |
|
10 |
06B0007 |
垫圈12-140HV-Zn.D |
Washer |
1 |
GB97.1-85 |
|
11 |
41D0075 |
扶手 |
Armrest |
1 |
|
|
12 |
54A0100 |
座 |
Clamp |
1 |
|
|
13 |
00B0085 |
螺栓M8×25-8.8-Zn.D |
Bolt |
2 |
GB5783-86 |
|
14 |
06B0006 |
垫圈8 |
Washer |
2 |
GB93-87 |
|
15 |
06B0005 |
垫圈8-140HV-Zn.D |
Washer |
2 |
GB97.1-85 |
|
16 |
00D0537 |
支承杆 |
Stay |
1 |
|
|
17 |
04B0016 |
螺钉M8×35-8.8-Zn.D |
Bolt |
2 |
GB70-85 |
|
18 |
83A0009 |
橡胶圈 |
Rubber Bushing |
1 |
|
|
19 |
83A0016 |
橡胶圈 |
Rubber Bushing |
2 |
|
|
20 |
83A0017 |
橡胶圈 |
Rubber Bushing |
1 |
|
|
21 |
83A0014 |
橡胶圈 |
Rubber Bushing |
3 |
|
|
22 |
83A0034 |
橡胶圈 |
Rubber Bushing |
2 |
|
|
23 |
83A0035 |
橡胶圈 |
Rubber Bushing |
1 |
|
|
24 |
20D0013 |
回转平台 |
Frame |
1 |
|
|
25 |
83A0011 |
橡胶圈 |
Rubber Bushing |
1 |
|
|
26 |
83A0029 |
橡胶圈 |
Rubber Bushing |
3 |
|
|
27 |
83A0008 |
橡胶圈 |
Rubber Bushing |
1 |
| |
|
|
|
|
| |
|
|
|
|
