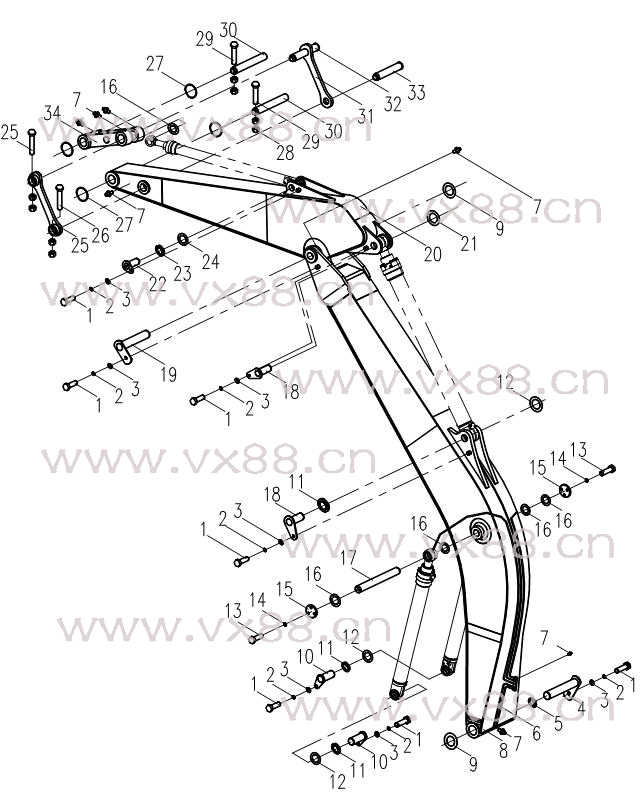

图文名称：工作装置
所属机型：CLG230
图文编号：104
物料编号：072
|
 |
|
| 详细资料 |
标号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
00B0231 |
螺栓M20×35-8.8-Zn.D |
Bolt |
7 |
GB5783-86 |
|
2 |
06B0016 |
垫圈20-140HV-Zn.D |
Washer |
7 |
GB97.1-85 |
|
3 |
12A0487 |
垫板 |
Plate |
7 |
|
|
4 |
11D0185 |
销轴 |
Pin |
1 |
|
|
5 |
15A0696 |
垫板 |
Plate |
1 |
|
|
6 |
00C0231 |
黄油管路 |
Lubricate piping Assembly |
1 |
|
|
7 |
10B0014 |
油杯M10×1 |
Grease nipple |
8 |
GB1152-89 |
|
8 |
43C0092 |
动臂 |
Boom Assembly |
1 |
|
|
9 |
28C0021 |
调整垫 |
Washer |
2 |
|
|
10 |
11D0181 |
销轴 |
Pin |
2 |
|
|
11 |
15A0698 |
垫板 |
Plate |
4 |
|
|
12 |
28C0022 |
调整垫 |
Washer |
2 |
|
|
13 |
00B0239 |
螺栓M12×40-10.9-Zn.D |
Bolt |
6 |
GB5783-86 |
|
14 |
06B0007 |
垫圈12-140HV-Zn.D |
Washer |
6 |
GB97.1-85 |
|
15 |
14A1461 |
压板 |
Clip |
2 |
|
|
16 |
28C0019 |
调整垫 |
Washer |
3 |
|
|
17 |
60A0387 |
销轴 |
Pin |
1 |
|
|
18 |
11D0182 |
销轴 |
Pin |
2 |
|
|
19 |
11D0184 |
销轴 |
Pin |
1 |
|
|
20 |
24C0089 |
斗杆 |
Arm Assembly |
1 |
|
|
21 |
28C0025 |
调整垫 |
Washer |
1 |
|
|
22 |
11D0183 |
销轴 |
Pin |
1 |
|
|
23 |
15A0695 |
垫板 |
Plate |
1 |
|
|
24 |
28C0014 |
调整垫 |
Washer |
1 |
|
|
25 |
21D0092 |
左摇杆 |
Left pendulum lever |
1 |
|
|
26 |
01B0124 |
螺栓M20×160-10.9-Zn.D |
Bolt |
2 |
GB5782-86 |
|
27 |
12B0499 |
O形圈 |
O-ring |
4 |
|
|
28 |
03B0294 |
螺母M20-10-Zn.D |
Nut |
8 |
GB6170-86 |
|
29 |
00B0224 |
螺栓M20×180-10.9-Zn.D |
Bolt |
2 |
GB5782-86 |
|
30 |
60A0386 |
销轴 |
Pin |
2 |
|
|
31 |
64A0054 |
右摇杆 |
Right pendulum lever |
1 |
|
|
32 |
60A0388 |
销轴 |
Pin |
1 |
|
|
33 |
60A0389 |
销轴 |
Pin |
1 |
|
|
34 |
24C0091 |
连杆 |
Pendulum lever Assembly |
1 |
| |
|
|
|
|
| |
|
|
|
|
