<会员可以下载完整无水印资料>

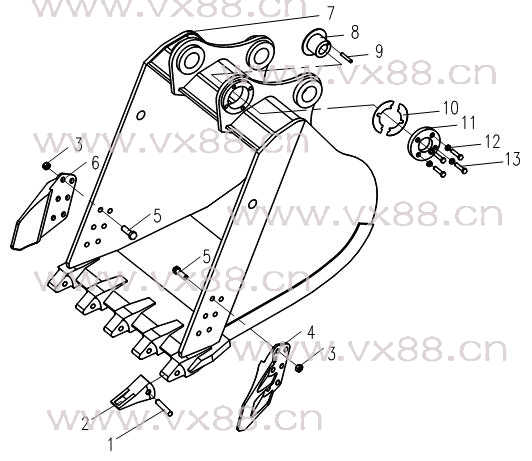

图文名称：铲斗
所属机型：CLG230
图文编号：106
物料编号：074
|
 |
|
| 详细资料 |
标号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
34C0190 |
横销 |
Cotter Pin |
5 |
|
|
2 |
72A0301 |
齿套 |
Tooth |
5 |
|
|
3 |
03B0048 |
螺母M22-10-Zn..D |
Nut |
12 |
GB6170-86 |
|
4 |
72A0303 |
右侧齿 |
Right side cutter |
1 |
|
|
5 |
00B0348 |
螺栓M22×55-10.9-Zn.D |
Bolt |
12 |
GB5783-86 |
|
6 |
72A0302 |
左侧齿 |
Left side cutter |
1 |
|
|
7 |
22D0105 |
铲斗体 |
Bucket |
1 |
|
|
8 |
55A0634 |
T形套 |
Steer sleeve |
1 |
|
|
9 |
08B0112 |
销D12×22 |
Pin |
1 |
GB119-86 |
|
10 |
57A0220 |
垫片 |
Washer |
16 |
|
|
11 |
18A0484 |
压板 |
Clip |
1 |
|
|
12 |
06B0012 |
垫圈16-140HV-Zn.D |
Washer |
4 |
GB97.1-85 |
|
13 |
00B0352 |
螺栓M16×70-10.9-Zn.D |
Bolt |
4 |
GB5783-86 | |
|
|
|
|
| |
|
|
|
|
