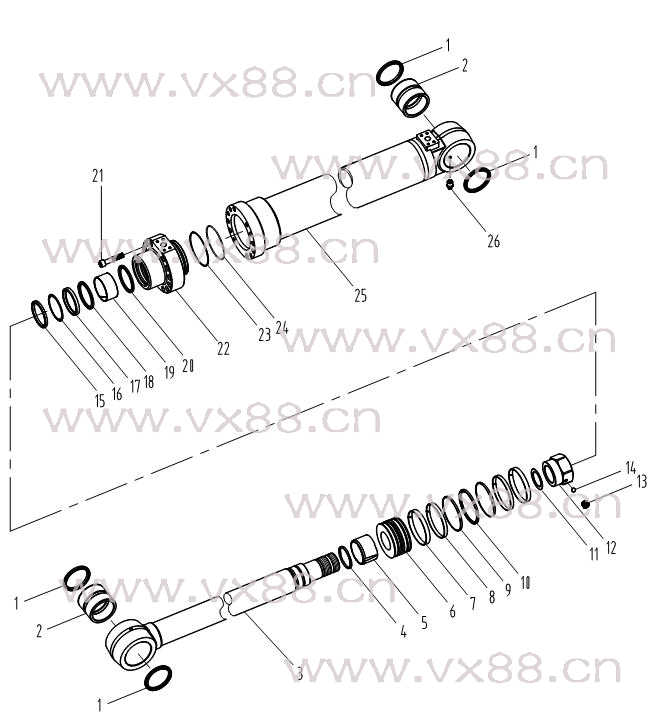

图文名称：动臂油缸
所属机型：CLG230
图文编号：110
物料编号：078
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
13B0241 |
密封圈 |
Ring, Wiper |
4 |
30191-90022 |
|
2 |
55A0731 |
衬套 |
Bushing, Pin |
2 |
30421-90023 |
|
3 |
61A0299 |
活塞杆 |
Rod Sub Assembly. |
1 |
B6367-73402 |
|
4 |
80A0172 |
环 |
Seal, Cushion |
1 |
30981-90021 |
|
5 |
55A0732 |
缓冲套 |
Ring, Cushion |
1 |
30551-90033 |
|
6 |
50A0084 |
活塞 |
Piston |
1 |
30221-13511 |
|
7 |
85A0239 |
导向环 |
Ring, Slide |
2 |
30181-13511 |
|
8 |
85A0240 |
导向环 |
Ring, Slide |
2 |
30181-13533 |
|
9 |
07B0089 |
挡圈 |
Ring, Back-up |
2 |
30931-13507 |
|
10 |
34C0228 |
密封圈 |
Ring, Seal Assembly |
1 |
30983-13501 |
|
11 |
57A0239 |
垫片 |
Shim |
1 |
30301-70030 |
|
12 |
03B0466 |
螺母 |
Nut |
1 |
B6351-70001 |
|
13 |
04B0284 |
螺钉 |
Screw, Set |
1 |
91511-12120 |
|
14 |
20B0046 |
钢球 |
Ball, Steel |
1 |
96321-07140 |
|
15 |
13B0242 |
防尘圈 |
Ring, Wiper |
1 |
30191-90050 |
|
16 |
07B0090 |
挡圈 |
Ring, Back-up |
1 |
30921-90012 |
|
17 |
13B0243 |
U形圈 |
U-ring |
1 |
30961-09012 |
|
18 |
80A0173 |
密封圈 |
Ring-Buffer |
1 |
B6161-90011 |
|
19 |
85A0241 |
导向环 |
Bushing |
1 |
30131-90010 |
|
20 |
80A0174 |
密封圈 |
Ring, Snap |
1 |
30141-75009 |
|
21 |
04B0026 |
螺钉M18X80-10.9 |
Bolt, SCH. |
12 |
GB70-85 |
|
22 |
53A0285 |
缸盖 |
Head, Cylinder.. |
1 |
B6121-13510 |
|
23 |
07B0091 |
挡圈 |
Ring, Back-up |
1 |
30461-13017 |
|
24 |
12B0507 |
O形圈 |
O-ring |
1 |
95123-13000 |
|
25 |
13D0157 |
缸体 |
Tube Sub Assembly |
1 |
B6367-80521 |
|
26 |
10B0014 |
油杯M10×1 |
Grease nipple |
1 |
GB1152-89 |
|
|
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
