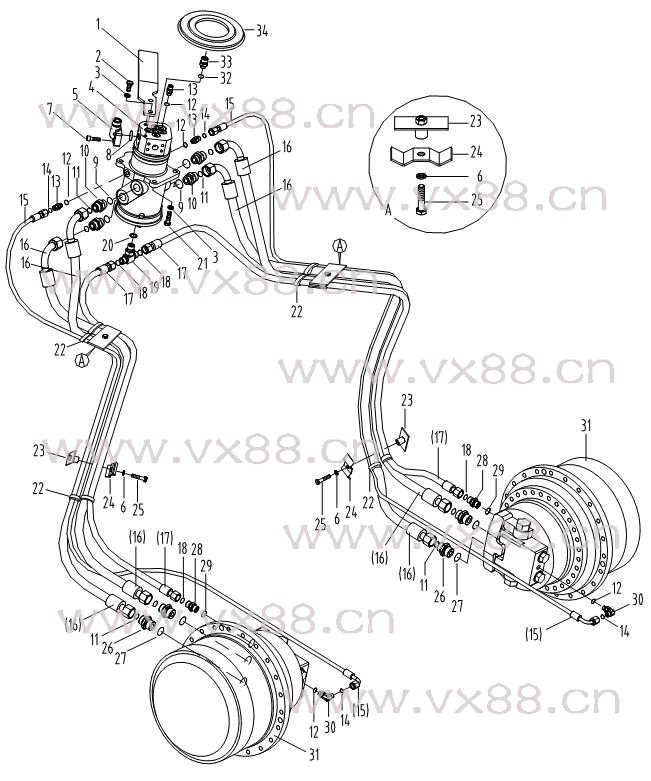

图文名称：行走液压管路
所属机型：CLG230
图文编号：113
物料编号：081
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
23A0020 |
固定板 |
Plate |
1 |
04E4315 |
|
2 |
00B0011 |
螺栓M12×25-8.8-Zn.D |
Bolt |
2 |
GB5783-86 |
|
3 |
06B0008 |
垫圈12 |
Lock Washer |
6 |
GB93-87 |
|
4 |
12C0002 |
中心接头 |
Rotary Connection |
1 |
04E0006 |
|
5 |
03A0021 |
法兰接头 |
Joint |
4 |
04E1601 |
|
6 |
06B0002 |
垫圈10 |
Lock Washer |
4 |
GB93-87 |
|
7 |
04B0013 |
螺钉M10X35-12.9-Zn.D |
Screw |
16 |
GB70-85 |
|
8 |
12B0271 |
O形圈25.8×3.55 |
O-ring |
4 |
GB3452.1-92 |
|
9 |
12B0379 |
O形圈30×3.1 |
O-ring |
4 |
GB1235-76 |
|
10 |
36B0043 |
接头 |
Joint |
4 |
JT063027 |
|
11 |
12B0021 |
O形圈19X1.8 |
O-ring |
8 |
GB3452.1-92 |
|
12 |
12B0261 |
O形圈16X2.4 |
O-ring |
5 |
GB1235-76 |
|
13 |
00A0018 |
接头 |
Joint |
3 |
04N1007 |
|
14 |
12B0248 |
O形圈9X1.8 |
O-ring |
4 |
GB3452.1-92 |
|
15 |
06C0003 |
软管总成 |
Hose As. |
2 |
04E1810 |
|
16 |
07C0002 |
软管总成 |
Hose As. |
4 |
04E1803 |
|
17 |
06C0004 |
软管总成 |
Hose As |
2 |
04E1802 |
|
18 |
12B0232 |
O形圈15×1.8 |
O-ring |
4 |
GB3452.1-92 |
|
19 |
32C0001 |
三通接头 |
Joint |
1 |
04E1106 |
|
20 |
12B0043 |
O形圈24X2.4 |
O-ring |
1 |
GB1235-76 |
|
21 |
00B0013 |
螺栓M12×40-8.8-Zn.D |
Bolt |
4 |
GB5783-86 |
|
22 |
37B0009 |
扎带 |
Clamp |
8 |
ZD150X3.5 |
|
23 |
00D0019 |
座 |
Bracket |
4 |
04E3001 |
|
24 |
20A0085 |
板 |
Plate |
4 |
04E4301 |
|
25 |
01B0200 |
螺栓M10X45-8.8-Zn.D |
Bolt |
4 |
GB5782-86 |
|
26 |
00A0005 |
接头 |
Joint |
4 |
04E1107 |
|
27 |
12B0013 |
O形圈28X3.55 |
O-ring |
4 |
GB3452.1-92 |
|
28 |
00A0006 |
接头 |
Joint |
2 |
04E1109 |
|
29 |
12B0207 |
O形圈22X2.4 |
O-ring |
2 |
GB1235-76 |
|
30 |
31C0004 |
直角接头 |
Joint |
2 |
04N1110 |
|
31 |
11C0025 |
行走马达 |
Motor |
2 |
GM35VL |
|
32 |
12B0215 |
O形圈18X2.4 |
O-ring |
1 |
GB1235-76 |
|
33 |
00A0007 |
接头 |
Joint |
1 |
04E1005 |
|
34 |
82A0017 |
盖 |
Cover |
1 |
04E4910 | |
|
|
|
|
| |
|
|
|
|
