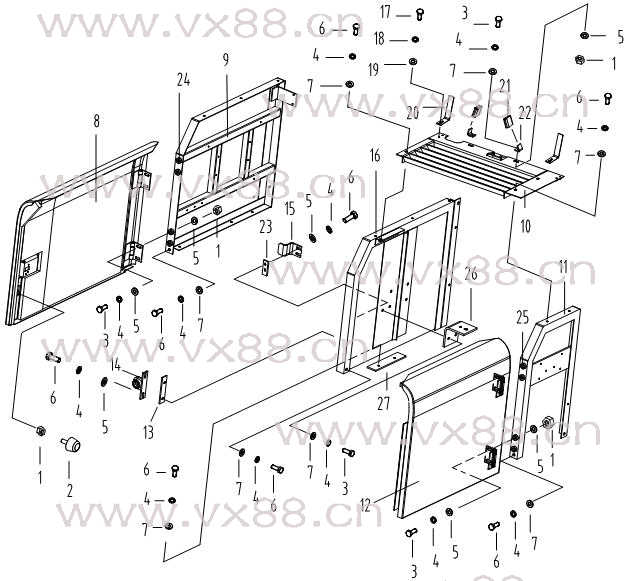

图文名称：机罩总成2
所属机型：CLG230
图文编号：116
物料编号：084
|
 |
|
| 详细资料 |
标 号
Fig..No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
03B0053 |
螺母M10-8-Zn.D |
Nut |
11 |
GB6170-86 |
|
2 |
35C0002 |
缓冲头 |
Stopper |
1 |
|
|
3 |
00B0002 |
螺栓M10×35-8.8-Zn.D |
Bolt |
10 |
GB5783-86 |
|
4 |
06B0002 |
垫圈10 |
Lock washer |
23 |
GB93-87 |
|
5 |
06B0030 |
垫圈10-140HV-Zn.D |
Washer |
22 |
GB96-85 |
|
6 |
00B0005 |
螺栓M10×20-8.8-Zn.D |
Bolt |
13 |
GB5783-86 |
|
7 |
06B0001 |
垫圈10-140HV-Zn.D |
Washer |
11 |
GB97.1-85 |
|
8 |
48C0042 |
左门 |
Door |
1 |
|
|
9 |
42D0132 |
支架 |
Support |
1 |
|
|
10 |
35D0051 |
盖板 |
Cover |
1 |
|
|
11 |
42D0030 |
支架 |
Support |
1 |
|
|
12 |
48C0041 |
左后门 |
Door |
1 |
|
|
13 |
10A0047 |
板 |
Plate |
2 |
|
|
14 |
02D0008 |
支座 |
Bracket |
1 |
|
|
15 |
22A0012 |
锁板 |
Stopper |
1 |
|
|
16 |
42D0131 |
支架 |
Support |
1 |
|
|
17 |
00B0022 |
螺栓M6×16-8.8-Zn.D |
Bolt |
4 |
GB5783-86 |
|
18 |
06B0003 |
垫圈6 |
Lock washer |
4 |
GB93-87 |
|
19 |
06B0062 |
垫圈6-140HV-Zn.D |
Washer |
4 |
GB96-85 |
|
20 |
20A1648 |
弯板 |
Bar |
2 |
|
|
21 |
83A0150 |
胶套 |
Sleeve |
2 |
|
|
22 |
23A1219 |
弯板 |
Stopper |
2 |
|
|
23 |
10A0046 |
垫片 |
Plate |
2 |
|
|
24 |
56A0091 |
垫片(二) |
Washer |
4 |
|
|
25 |
56A0020 |
垫片(一) |
Washer |
4 |
|
|
26 |
23A0011 |
弯板 |
Bracket |
1 |
|
|
27 |
10A0762 |
垫板 |
Plate |
2 |
| |
|
|
|
|
| |
|
|
|
|
