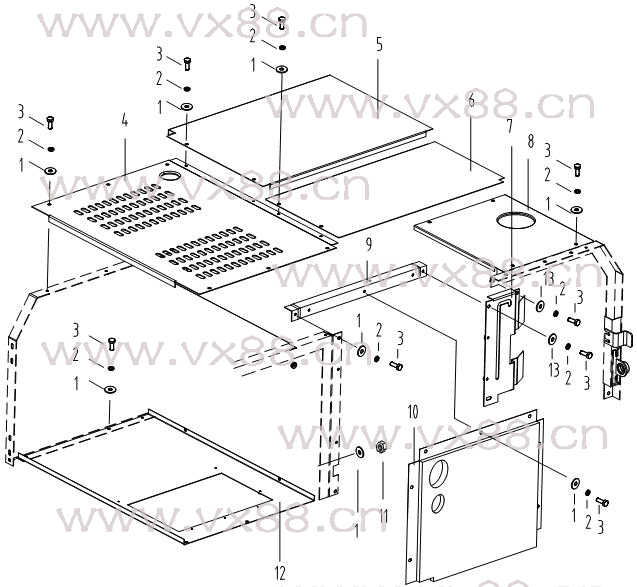

图文名称：机罩总成4
所属机型：CLG230
图文编号：118
物料编号：086
|
 |
|
| 详细资料 |
标 号
Fig..No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
06B0001 |
垫圈10-140HV-Zn.D |
Washer |
29 |
GB97.1-85 |
|
2 |
06B0002 |
垫圈10 |
Lock washer |
30 |
GB93-87 |
|
3 |
00B0005 |
螺栓M10×20-8.8-Zn.D |
Bolt |
30 |
GB5783-86 |
|
4 |
36D0033 |
盖板 |
Cover |
1 |
|
|
5 |
35C0051 |
盖板 |
Cover |
1 |
|
|
6 |
35C0015 |
盖板 |
Cover |
1 |
|
|
7 |
00D0216 |
板 |
Plate |
1 |
|
|
8 |
36D0003 |
盖板 |
Cover |
1 |
|
|
9 |
48D0004 |
角钢 |
Support |
1 |
|
|
10 |
37C0014 |
板 |
Plate |
1 |
|
|
11 |
03B0053 |
螺母M10-8-Zn.D |
Nut |
2 |
GB6170-86 |
|
12 |
36D0036 |
板 |
Plate |
1 |
|
|
13 |
06B0030 |
垫圈10-140HV-Zn.D |
Washer |
3 |
| |
|
|
|
|
| |
|
|
|
|
