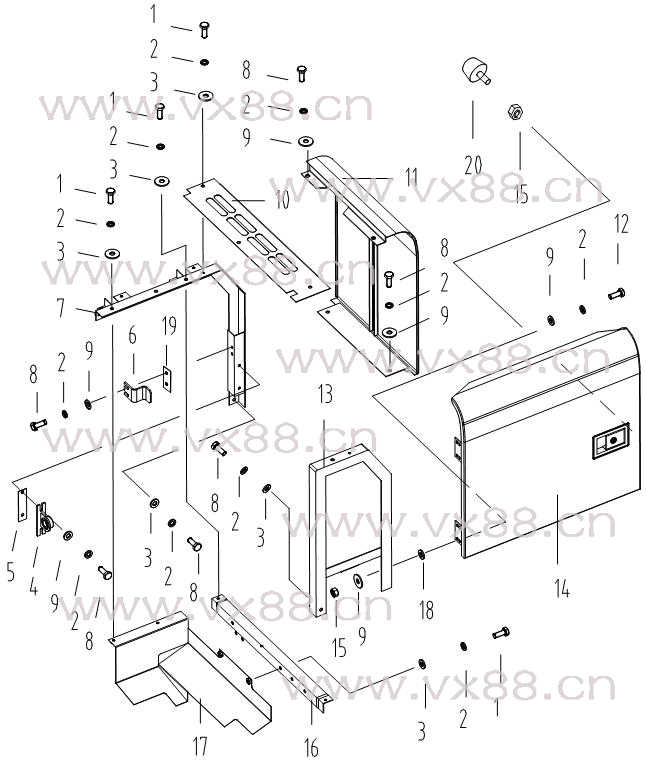

图文名称：机罩总成5
所属机型：CLG230
图文编号：119
物料编号：087
|
 |
|
| 详细资料 |
标 号
Fig..No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
00B0012 |
螺栓M10×25-8.8-Zn.D |
Bolt |
9 |
GB5783-86 |
|
2 |
06B0002 |
垫圈10 |
Lock washer |
26 |
GB93-87 |
|
3 |
06B0001 |
垫圈10-140HV-Zn.D |
Washer |
14 |
GB97.1-85 |
|
4 |
02D0008 |
支座 |
Bracket |
1 |
|
|
5 |
10A0047 |
板 |
Shim |
2 |
|
|
6 |
22A0012 |
锁板 |
Stopper |
1 |
|
|
7 |
42D0028 |
支架 |
Support |
1 |
|
|
8 |
00B0005 |
螺栓M10×20-8.8-Zn.D |
Bolt |
13 |
GB5783-86 |
|
9 |
06B0030 |
垫圈10-140HV-Zn.D |
Washer |
16 |
GB96-85 |
|
10 |
20A0064 |
盖板 |
Cover |
1 |
|
|
11 |
42D0024 |
右侧盖板 |
Cover |
1 |
|
|
12 |
00B0002 |
螺栓M10×35-8.8-Zn.D |
Bolt |
5 |
GB5783-86 |
|
13 |
42D0130 |
支架 |
Support |
1 |
|
|
14 |
48C0040 |
门 |
Door |
1 |
|
|
15 |
03B0053 |
螺母M10-8-Zn.D |
Nut |
4 |
GB6170-86 |
|
16 |
48D0002 |
角钢 |
Support |
1 |
|
|
17 |
35D0001 |
围板 |
Cover |
1 |
|
|
18 |
56A0091 |
垫片(二) |
Washer |
4 |
|
|
19 |
10A0046 |
垫片 |
Plate |
2 |
|
|
20 |
35C0002 |
缓冲头 |
Stopper |
1 |
| |
|
|
|
|
| |
|
|
|
|
