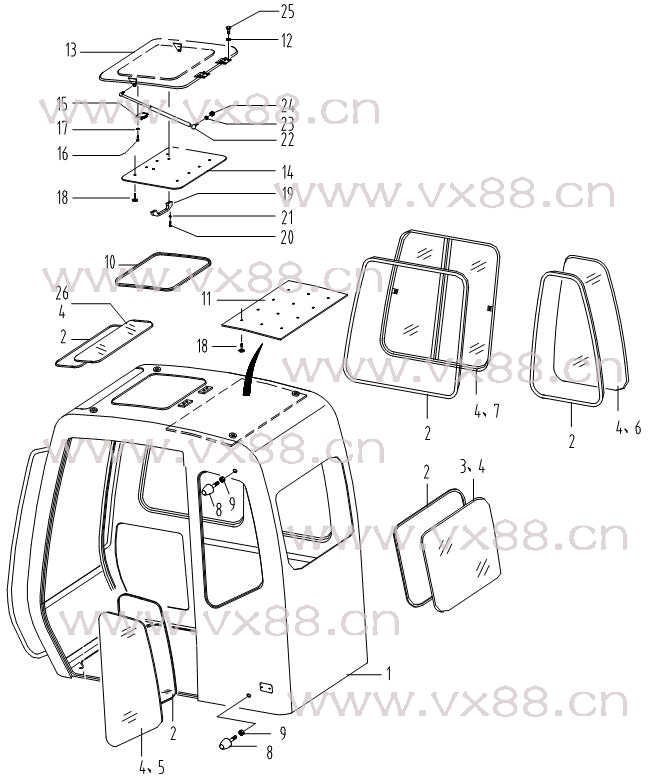

图文名称：驾驶室1
所属机型：CLG230
图文编号：120
物料编号：088
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
23D0283 |
驾体 |
shell |
1 |
|
|
2 |
84A0123 |
嵌条 |
Seal |
5 |
|
|
3 |
87A0075 |
后窗玻璃 |
Glass |
1 |
|
|
4 |
42B0005 |
西卡玻璃胶 |
Clue |
5 |
|
|
5 |
87A0076 |
左窗玻璃 |
Glass |
1 |
|
|
6 |
87A0077 |
右窗玻璃 |
Glass |
1 |
|
|
7 |
47C0125 |
推拉窗总成 |
Window As. |
1 |
|
|
8 |
35C0016 |
缓冲头 |
Pad |
2 |
|
|
9 |
03B0053 |
螺母M10-8-Zn.D |
Nut |
2 |
|
|
10 |
84A0222 |
密封胶条 |
Seal |
1 |
|
|
11 |
85A0185 |
顶内蒙 |
Plate |
1 |
|
|
12 |
06B0002 |
垫圈10 |
Lock Washer |
4 |
GB93-87 |
|
13 |
23D0269 |
窗盖 |
Cover |
1 |
|
|
14 |
85A0186 |
吸音板 |
Plate |
1 |
|
|
15 |
38C0052 |
卡锁 |
Lock |
2 |
|
|
16 |
04B0221 |
螺钉M5×12-4.8-Zn.D |
Screw |
8 |
GB818-85 |
|
17 |
06B0017 |
垫圈5 |
Lock Washer |
8 |
GB93-87 |
|
18 |
40B0012 |
扣钉 |
Nail |
20 |
|
|
19 |
85A0060 |
把手 |
Handrail |
1 |
|
|
20 |
04B0005 |
螺钉M6×20-4.8-Zn.D |
Screw |
2 |
GB818-85 |
|
21 |
06B0180 |
垫圈6-100HV |
Washer |
2 |
GB95-85 |
|
22 |
24C0047 |
气弹簧 |
Gas Spring |
2 |
|
|
23 |
06B0006 |
垫圈8 |
Lock Washer |
4 |
GB93-87 |
|
24 |
03B0021 |
螺母M8-8-Zn.D |
Nut |
4 |
GB6170-86 |
|
25 |
00B0019 |
螺栓M10×30-8.8-Zn.D |
Bolt |
4 |
GB5783-86 |
|
26 |
87A0078 |
前上窗玻璃 |
Glass |
1 |
|
|
|
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
