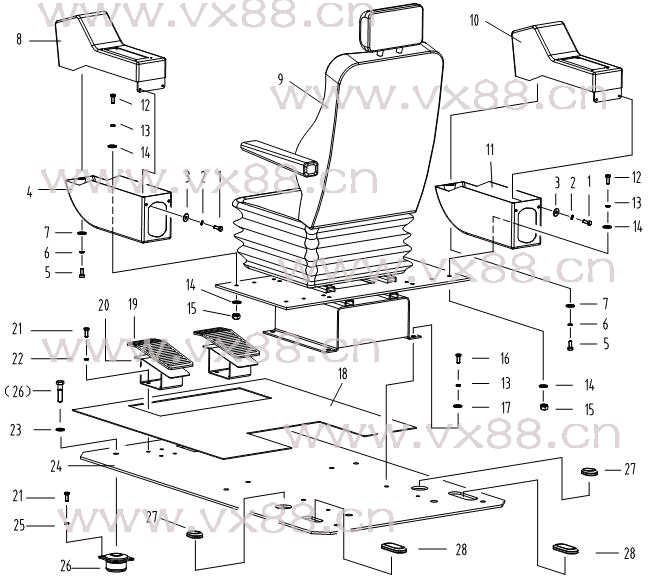

图文名称：地板架总成
所属机型：CLG230
图文编号：124
物料编号：092
|
 |
|
| 详细资料 |
标 号
Fig..No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
00B0010 |
螺栓M6×20-8.8-Zn.D |
Bolt |
4 |
GB5783-86 |
|
2 |
06B0003 |
垫圈6 |
Lock Washer |
4 |
GB93-87 |
|
3 |
06B0024 |
垫圈6-140HV-Zn.D |
Washer |
4 |
GB97.1-85 |
|
4 |
35C0139 |
左下罩 |
Cover |
1 |
|
|
5 |
04B0016 |
螺钉M8×35-8.8-Zn.D |
Screw |
2 |
GB70-85 |
|
6 |
06B0006 |
垫圈8 |
Lock Washer |
2 |
GB93-87 |
|
7 |
06B0005 |
垫圈8-140HV-Zn.D |
Washer |
2 |
GB97.1-85 |
|
8 |
35C0138 |
左上罩 |
Cover |
1 |
|
|
9 |
47C0120 |
司机椅 |
Seat |
1 |
|
|
10 |
35C0140 |
右上罩 |
Cover |
1 |
|
|
11 |
35C0141 |
右下罩 |
Cover |
1 |
|
|
12 |
00B0013 |
螺栓M12×40-8.8-Zn.D |
Bolt |
8 |
GB5783-86 |
|
13 |
06B0008 |
垫圈12 |
Lock Washer |
12 |
GB93-87 |
|
14 |
06B0007 |
垫圈12-140HV-Zn.D |
Washer |
16 |
GB97.1-85 |
|
15 |
03B0003 |
螺母M12-8-Zn.D |
Nut |
8 |
GB6170-86 |
|
16 |
00B0011 |
螺栓12×25-8.8-Zn.D |
Bolt |
4 |
GB5783-86 |
|
17 |
06B0059 |
垫圈12-140HV-Zn.D |
Washer |
4 |
GB96-85 |
|
18 |
82A0172 |
地板胶 |
Mat |
1 |
|
|
18 |
84A0209 |
脚踏胶套 |
Sleeve |
2 |
|
|
20 |
00D0630 |
脚踏 |
Rest |
2 |
|
|
21 |
00B0005 |
螺栓M10×20-8.8-Zn.D |
Bolt |
32 |
GB5783-86 |
|
22 |
06B0001 |
垫圈10-140HV-Zn.D |
Washer |
8 |
GB97.1-85 |
|
23 |
06B0087 |
垫圈16-140HV-Zn.D |
Washer |
6 |
GB96-85 |
|
24 |
46D0079 |
底板 |
Floor |
1 |
|
|
25 |
06B0002 |
垫圈10 |
Lock Washer |
24 |
GB93-87 |
|
26 |
35C0147 |
减震器 |
Shock Absorber |
6 |
Y20.45.3180 |
|
27 |
82A0169 |
胶套 |
Sleeve |
2 |
|
|
28 |
82A0083 |
胶套 |
Sleeve |
2 |
| |
|
|
|
|
| |
|
|
|
|
