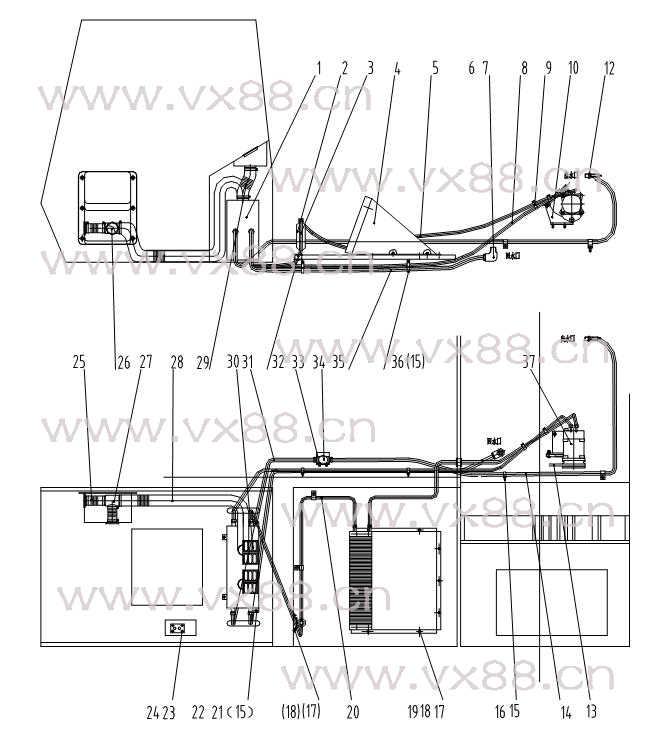

图文名称：空调系统1
所属机型：CLG230
图文编号：125
物料编号：093
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
46C0463 |
蒸发器 |
Evaporator |
1 |
GQZ-54 |
|
2 |
46C0009 |
储液罐 |
Receiver Diver |
1 |
|
|
3 |
46C0474 |
储液罐至蒸发器管 |
Hose |
1 |
|
|
4 |
46C0029 |
冷凝器 |
Condenser |
1 |
GQL-2D |
|
5 |
46C0472 |
压缩机至冷凝器管 |
Hose |
1 |
|
|
6 |
01A0129 |
直角接头 |
Connector |
1 |
|
|
7 |
00A0183 |
接头 |
Connector |
1 |
|
|
8 |
46C0475 |
蒸发器至压缩机管 |
Hose |
1 |
|
|
9 |
86A0018 |
扎带 |
Cable Ties |
5 |
ZD200×8 |
|
10 |
22C0017 |
压缩机支架 |
Support |
1 |
|
|
12 |
46C0488 |
暖风进水阀 |
Shut-off Valve |
1 |
|
|
13 |
84A0084 |
冷气三角皮带 |
Belt |
1 |
17-490 |
|
14 |
46C0073 |
柴油机至电磁阀进水管 |
Hose |
1 |
|
|
15 |
00B0005 |
螺栓M10×20-8.8-Zn.D |
Bolt |
10 |
GB5783-86 |
|
16 |
09C0125 |
单管夹片 |
Clamp |
4 |
Q68625F4 |
|
17 |
00B0022 |
螺栓M6×16-8.8-Zn.D |
Bolt |
9 |
GB5783-86 |
|
18 |
06B0003 |
垫圈6 |
Washer |
9 |
GB93-87 |
|
19 |
06B0024 |
垫圈6-140HV-Zn.D |
Washer |
7 |
GB97.1-85 |
|
20 |
46C0473 |
冷凝器至储液罐管 |
Hose |
1 |
|
|
21 |
06B0002 |
垫圈10 |
Washer |
4 |
GB93-87 |
|
22 |
06B0001 |
垫圈10-140HV-Zn.D |
Washer |
4 |
GB97.1-85 |
|
23 |
04B0269 |
螺钉ST4.2×25-C-H-Zn.D |
Screw |
4 |
GB845-85 |
|
24 |
46C0030 |
控制面板总成 |
Panel |
1 |
WK291-11 |
|
25 |
11B0081 |
通风管道 |
Hose |
2 |
|
|
26 |
86A0101 |
圆形风口 |
Louver Assem |
2 |
|
|
27 |
32C0057 |
三通接头 |
Connector |
1 |
|
|
28 |
11B0082 |
通风管道 |
Hose |
1 |
|
|
29 |
11B0083 |
通风管道 |
Hose |
1 |
|
|
30 |
86A0102 |
长型风口 |
Louver Assem |
2 |
|
|
31 |
46C0074 |
电磁阀至蒸发器进水管 |
Hose |
1 |
|
|
32 |
83A0145 |
护孔圈 |
Grommet |
2 |
|
|
33 |
46C0031 |
电磁阀 |
Valve |
1 |
CT-10 |
|
34 |
00B0007 |
螺栓M8×16-8.8-Zn.D |
Bolt |
2 |
|
|
35 |
46C0072 |
蒸发器至柴油机回水管 |
Hose |
1 |
|
|
36 |
09C0126 |
双管夹片 |
Clamp Double |
2 |
GB5783-86 |
|
37 |
46C0011 |
压缩机 |
Compressors |
1 |
| |
|
|
|
|
| |
|
|
|
|
