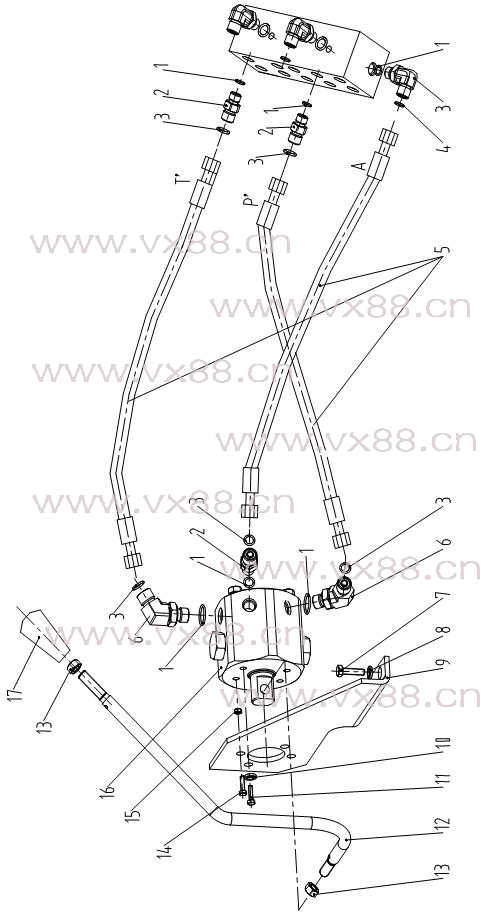

图文名称：先导液压系统3
所属机型：CLG230
图文编号：135
物料编号：103
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
12B0351 |
O形圈16X2.4 |
O-ring |
6 |
GB1235-76 |
|
2 |
00A0018 |
接头 |
Joint |
3 |
|
|
3 |
12B0283 |
O形圈9X1.8 |
O-ring |
6 |
GB3452.1-92 |
|
4 |
31C0003 |
接头 |
Joint |
1 |
|
|
5 |
05C0013 |
软管总成 |
Hose |
3 |
|
|
6 |
31C0002 |
弯接头 |
Joint |
2 |
|
|
7 |
00B0005 |
螺栓M10×20-8.8-Zn.D |
Bolt |
2 |
GB5783-86 |
|
8 |
06B0002 |
垫圈10 |
Lock Washer |
2 |
GB93-87 |
|
9 |
21A0218 |
弯板 |
Frame |
1 |
|
|
10 |
06B0006 |
垫圈8 |
Lock Washer |
2 |
GB93-87 |
|
11 |
00B0075 |
螺栓M8×20-8.8-Zn.D |
Bolt |
2 |
GB5783-86 |
|
12 |
16D0120 |
拉杆 |
Level |
1 |
|
|
13 |
03B0035 |
螺母M10X1-8-Zn.D |
Nut |
2 |
GB6171-86 |
|
14 |
04B0016 |
螺钉M8×35-8.8-Zn.D |
Bolt |
2 |
GB70-85 |
|
15 |
03B0021 |
螺母M8-8-Zn.D |
Nut |
2 |
GB6170-86 |
|
16 |
12C0005 |
转阀 |
Valve |
1 |
|
|
17 |
35C0001 |
捏手 |
Level |
1 |
| |
|
|
|
|
| |
|
|
|
|
