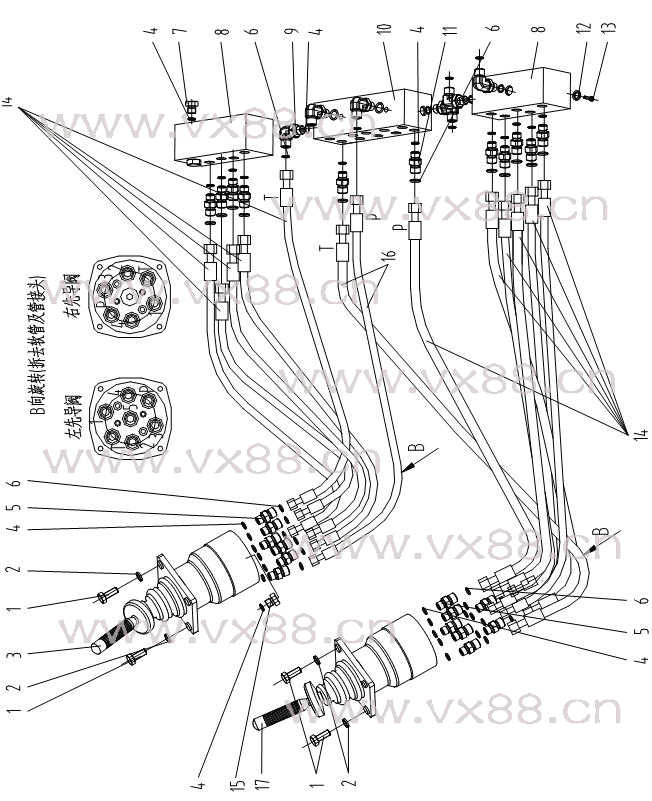

图文名称：先导液压系统4
所属机型：CLG230
图文编号：136
物料编号：104
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
00B0169 |
螺栓M6×30-8.8-Zn.D |
Bolt |
8 |
GB5783-86 |
|
2 |
06B0003 |
垫圈6 |
Lock Washer |
8 |
GB93-87 |
|
3 |
12C0127 |
手先导阀（右） |
Pilot Valve |
1 |
|
|
4 |
12B0351 |
O形圈16X2.4 |
O-ring |
31 |
GB1235-76 |
|
5 |
00A0016 |
接头 |
Joint |
13 |
|
|
6 |
12B0283 |
O形圈9X1.8 |
O-ring |
26 |
GB3452.1-92 |
|
7 |
05A0017 |
螺塞 |
Plug |
3 |
|
|
8 |
78A0006 |
接头块 |
Joint Block |
2 |
|
|
9 |
31C0003 |
接头 |
Joint |
2 |
|
|
10 |
02A0060 |
接头块 |
Joint Block |
1 |
|
|
11 |
00A0018 |
接头 |
Joint |
11 |
|
|
12 |
06B0002 |
垫圈10 |
Lock Washer |
6 |
GB93-87 |
|
13 |
00B0005 |
螺栓M10×20-8.8-Zn.D |
Bolt |
6 |
GB5783-86 |
|
14 |
05C0201 |
软管总成 |
Hose |
11 |
|
|
15 |
05A0053 |
螺塞 |
Plug |
1 |
|
|
16 |
05C0202 |
软管总成 |
Hose |
2 |
|
|
17 |
12C0126 |
手先导阀（左） |
Pilot Valve |
1 |
| |
|
|
|
|
| |
|
|
|
|
