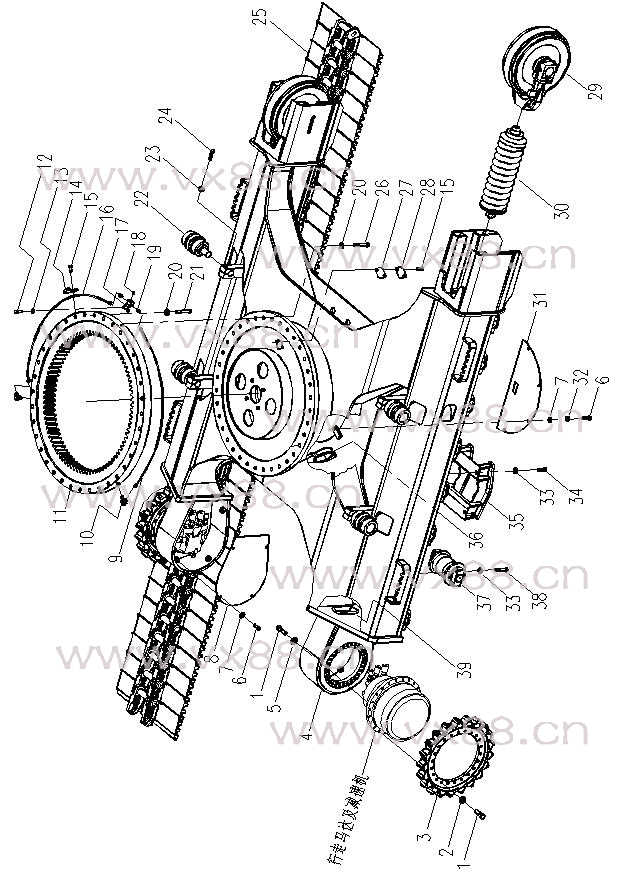

图文名称：履带行走系统
所属机型：CLG230
图文编号：142
物料编号：110
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
01B0355 |
螺栓M16×60-10.9-Zn.D |
Bolt |
104 |
GB5782-86 |
|
2 |
06B0245 |
垫圈16 |
Lock Washer |
44 |
GB7244-87 |
|
3 |
46A0622 |
驱动轮 |
Sprocket |
2 |
|
|
4 |
30D0132 |
组合式行走架 |
Travelling Frame |
1 |
|
|
5 |
06B0221 |
垫圈16 |
Washer |
60 |
GB/T1230-91 |
|
6 |
00B0011 |
螺栓M12×25-8.8-Zn.D |
Bolt |
16 |
GB5783-86 |
|
7 |
06B0059 |
垫圈12-140HV-Zn.D |
Washer |
16 |
GB96-85 |
|
8 |
11A0622 |
驱动轮罩 |
Cover |
2 |
|
|
9 |
00C0238 |
右油管总成 |
RH Hose |
1 |
|
|
10 |
01A0134 |
接头 |
Joint |
2 |
|
|
11 |
26B0009 |
回转支承 |
Swing Bearing |
1 |
|
|
12 |
00B0005 |
螺栓M10×20-8.8-Zn.D |
Bolt |
2 |
|
|
13 |
06B0001 |
垫圈10-140HV-Zn.D |
Washer |
2 |
GB97.1-85 |
|
14 |
20A1860 |
管夹 |
Clip |
2 |
|
|
15 |
00B0056 |
螺栓M10×16-8.8-Zn.D |
Bolt |
4 |
|
|
16 |
00C0237 |
左油管总成 |
LH Hose |
1 |
|
|
17 |
15D0217 |
接头块 |
Block |
1 |
|
|
18 |
10B0014 |
油杯M10×1 |
Grease Nipple |
1 |
GB1152-89 |
|
19 |
00A0204 |
接头 |
Joint |
2 |
|
|
20 |
06B0220 |
垫圈22 |
Washer |
72 |
GB/T1230-91 |
|
21 |
01B0382 |
螺栓M22×100-10.9-Zn.D |
Bolt |
36 |
GB5782-86 |
|
22 |
51C0035 |
托链轮 |
Roller Assembly |
4 |
|
|
23 |
06B0226 |
垫圈24 |
Washer |
4 |
GB/T1230-91 |
|
24 |
01B0186 |
螺栓M24×90-10.9-Zn.D |
Bolt |
4 |
GB5783-86 |
|
25 |
25C0007 |
履带总成 |
Track Assembly |
2 |
|
|
26 |
01B0195 |
螺栓M22×80-10.9-Zn.D |
Bolt |
36 |
GB5782-86 |
|
27 |
82A0196 |
垫 |
Washer |
1 |
|
|
28 |
12A0520 |
盖板 |
Cover |
1 |
|
|
29 |
51C0113 |
引导轮总成 |
Idler Assembly |
2 |
|
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
30 |
44C0090 |
张紧装置 |
Tension Device |
2 |
|
|
31 |
11A0194 |
底封板 |
Cover |
2 |
|
|
32 |
06B0008 |
垫圈12 |
Washer |
8 |
GB93-87 |
|
33 |
06B0223 |
垫圈18 |
Washer |
72 |
GB/T1230-91 |
|
34 |
00B0183 |
螺栓M18×45-8.8-Zn.D |
Bolt |
8 |
GB5783-86 |
|
35 |
48D0025 |
履带护罩 |
Guard Cover |
2 |
|
|
36 |
84A0037 |
橡胶护罩 |
Rubber Guard |
2 |
|
|
37 |
51C0112 |
支重轮 |
Track Roller Assembly |
16 |
|
|
38 |
01B0020 |
螺栓M18×90-8.8-Zn.D |
Bolt |
64 |
GB5782-86 |
|
39 |
84A0216 |
橡胶护罩 |
Rubber Guard |
2 |
| |
|
|
|
|
| |
|
|
|
|
