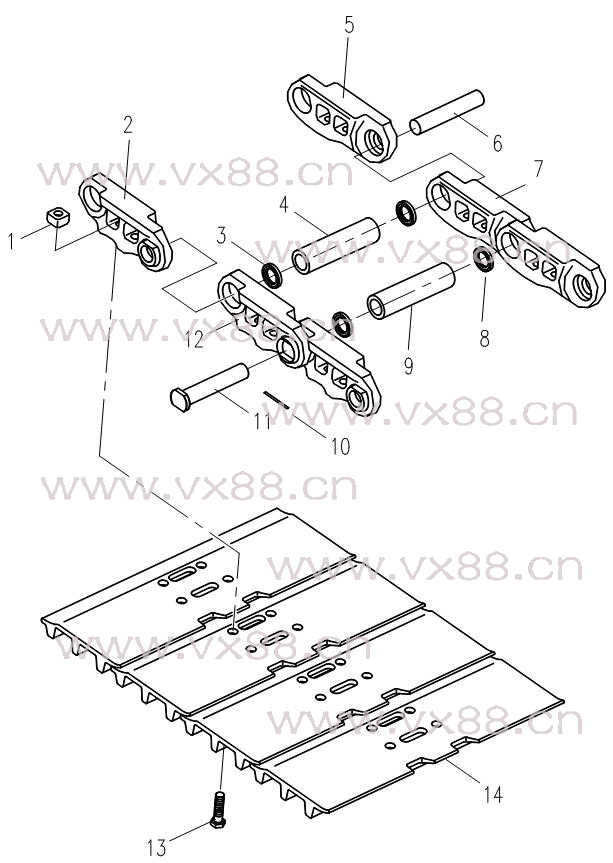

图文名称：履带总成
所属机型：CLG230
图文编号：143
物料编号：111
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
03B0456 |
螺母 |
Nut |
196 |
|
|
2 |
72A0387 |
左链轨节 |
LH Link |
48 |
|
|
3 |
80A0181 |
密封圈 |
Seal |
96 |
|
|
4 |
55A0853 |
销套 |
Bushing |
48 |
|
|
5 |
72A0386 |
右链轨节 |
RH Link |
48 |
|
|
6 |
60A0522 |
销 |
Pin |
48 |
|
|
7 |
72A0388 |
右主链轨节 |
RH Link Master |
1 |
|
|
8 |
80A0182 |
主密封圈 |
Seal Master |
2 |
|
|
9 |
55A0854 |
主销套 |
Bushing Master |
1 |
|
|
10 |
08B0122 |
开口销 |
Cotter |
1 |
|
|
11 |
60A0523 |
主销 |
Pin Master |
1 |
|
|
12 |
72A0389 |
左主链轨节 |
LH Link Master |
1 |
|
|
13 |
02B0089 |
螺栓 |
Bolt |
196 |
|
|
14 |
26A0140 |
履带板 |
Shoe |
49 |
|
|
|
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
