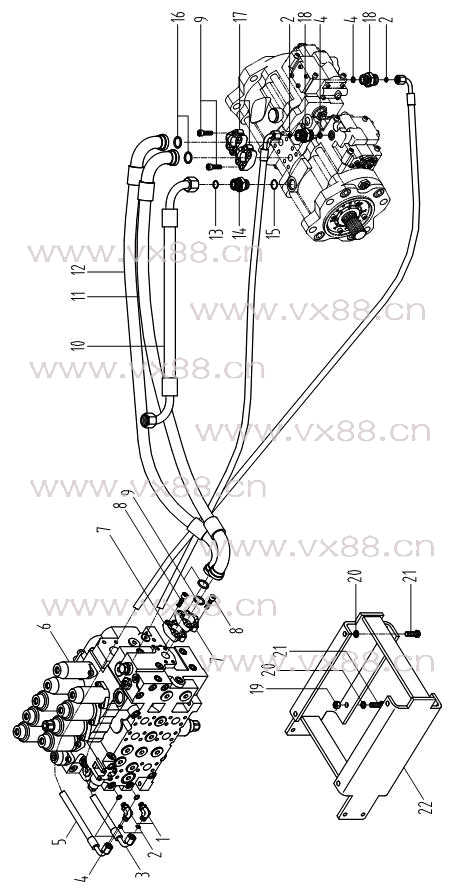

图文名称：泵出油管路
所属机型：CLG230
图文编号：146
物料编号：114
|
 |
|
| 详细资料 |
|
标 号
Fig. No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
31C0004 |
直角接头 |
Joint |
2 |
04N1110 |
|
2 |
12B0283 |
O形圈9×1.8 |
O-ring |
4 |
GB3452.1-92 |
|
3 |
06C0047 |
软管总成 |
Pipe |
1 |
16N1811 |
|
4 |
12B0351 |
O形圈16×2.4 |
O-ring |
4 |
GB1235-76 |
|
5 |
06C0048 |
软管总成 |
Pipe |
1 |
16N1810 |
|
6 |
12C0054 |
主控阀 |
Valve |
1 |
KMX15R |
|
7 |
04A0250 |
法兰压板 |
Clamp |
2 |
FL-16 |
|
8 |
04B0013 |
螺钉M10×35-12.9 |
Screw |
16 |
GB70-85 |
|
9 |
12B0445 |
O形圈32.92×3.53 |
O-ring |
2 |
AS568A-219 |
|
10 |
06C0146 |
软管总成 |
Pipe |
1 |
04N1829 |
|
11 |
06C0147 |
软管总成 |
Pipe |
1 |
|
|
12 |
06C0514 |
软管总成 |
Pipe |
1 |
|
|
13 |
12B0021 |
O形圈19×1.8 |
O-ring |
1 |
GB3452.1-92 |
|
14 |
00A0013 |
接头 |
Joint |
1 |
04N1027 |
|
15 |
12B0355 |
O形圈23.6×3.55 |
O-ring |
1 |
GB3452.1-92 |
|
16 |
12B0271 |
O形圈25.8×3.55 |
O-ring |
2 |
GB3452.1-92 |
|
17 |
04A0252 |
法兰压板 |
Clamp |
2 |
FS-12 |
|
18 |
00A0014 |
接头 |
Joint |
2 |
04N1025 |
|
19 |
03B0003 |
螺母M12-8-Zn.D |
Nut |
4 |
GB6170-86 |
|
20 |
06B0008 |
垫圈12 |
Lock Washer |
7 |
GB93-87 |
|
21 |
00B0035 |
螺栓M12×35-8.8-Zn.D |
Bolt |
7 |
GB5783-86 |
|
22 |
00D0056 |
主阀座 |
Bracket |
1 |
04N3004 | |
|
|
|
|
| |
|
|
|
|
