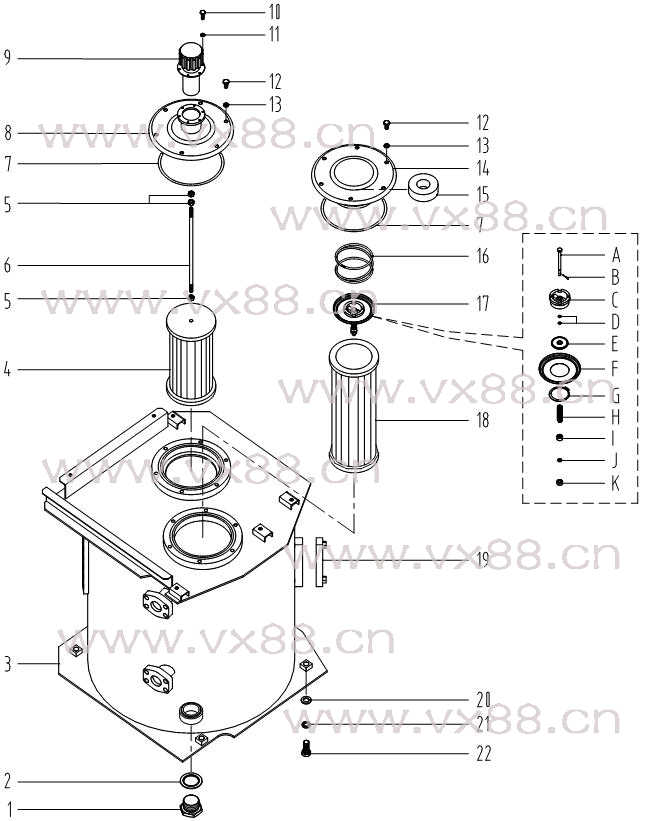

图文名称：液压油箱
所属机型：CLG230
图文编号：152
物料编号：120
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
03B0043 |
螺塞M48×2 |
Plug |
1 |
JB1000-77 |
|
2 |
06B0023 |
垫圈48 |
Washer |
1 |
JB982-77 |
|
3 |
04D0007 |
油箱 |
Tank |
1 |
04N2402 |
|
4 |
53C0002 |
吸油滤芯 |
Filter |
1 |
YLX-193 |
|
5 |
03B0042 |
螺母M10-8-Zn.D |
Nut |
3 |
GB6170-86 |
|
6 |
77A0012 |
杆 |
Link |
1 |
04N0102 |
|
7 |
12B0306 |
O形圈190×5.3 |
O-ring |
2 |
GB3452.1-92 |
|
8 |
36D0009 |
盖 |
Cover |
1 |
04N1306 |
|
9 |
88A0084 |
空气滤清器 |
Air Filter |
1 |
PAF2-35-55-10F |
|
10 |
00B0036 |
螺栓M4×12-8.8-Zn.D |
Bolt |
6 |
GB5783-86 |
|
11 |
06B0022 |
垫圈4 |
Lock Washer |
6 |
GB93-87 |
|
12 |
00B0005 |
螺栓M10×20-8.8-Zn.D |
Bolt |
12 |
GB5783-86 |
|
13 |
06B0002 |
垫圈10 |
Lock Washer |
12 |
GB93-87 |
|
14 |
36D0008 |
盖 |
Cover |
1 |
04N1322 |
|
15 |
88A0085 |
磁铁 |
Magnet |
1 |
|
|
16 |
10B0011 |
弹簧 |
Spring |
1 |
04N0701 |
|
17 |
12C0003 |
单向阀 |
Valve |
1 |
04N2101 |
|
17A |
65A0004 |
阀杆 |
Link |
1 |
04N2103 |
|
17B |
08B0010 |
销1.6×20 |
Cotter Pin |
1 |
GB91-86 |
|
17C |
72A0015 |
阀座 |
Valve Body |
1 |
04N4801 |
|
17D |
12B0027 |
O形圈6.7×1.8 |
O-ring |
2 |
GB3452.1-92 |
|
17E |
72A0016 |
阀芯 |
Spool |
1 |
04N4802 |
|
17F |
53A0021 |
阀盖 |
Cover |
1 |
04N2102 |
|
17G |
07B0008 |
挡圈56 |
Guard Ring |
1 |
GB894.1-86 |
|
17H |
10B0012 |
弹簧 |
Spring |
1 |
04N0702 |
|
17I |
72A0017 |
弹簧座 |
Spring Base |
1 |
04N4803 |
|
17J |
06B0024 |
垫圈6-140HV-Zn.D |
Washer |
1 |
GB97.1-85 |
|
17K |
03B0036 |
螺母M6-8-Zn.D |
Nut |
1 |
GB6170-86 |
|
18 |
53C0003 |
回油滤芯 |
Filter |
1 |
YLX-192 |
|
19 |
44C0015 |
液位计 |
Level Indicator |
1 |
YWZ-150 |
|
20 |
06B0012 |
垫圈16-140HV-Zn.D |
Washer |
4 |
GB97.1-85 |
|
21 |
06B0015 |
垫圈16 |
Lock Washer |
4 |
GB93-87 |
|
22 |
00B0014 |
螺栓M16×40-8.8-Zn.D |
Bolt |
4 |
GB5783-86 | |
|
|
|
|
| |
|
|
|
|
