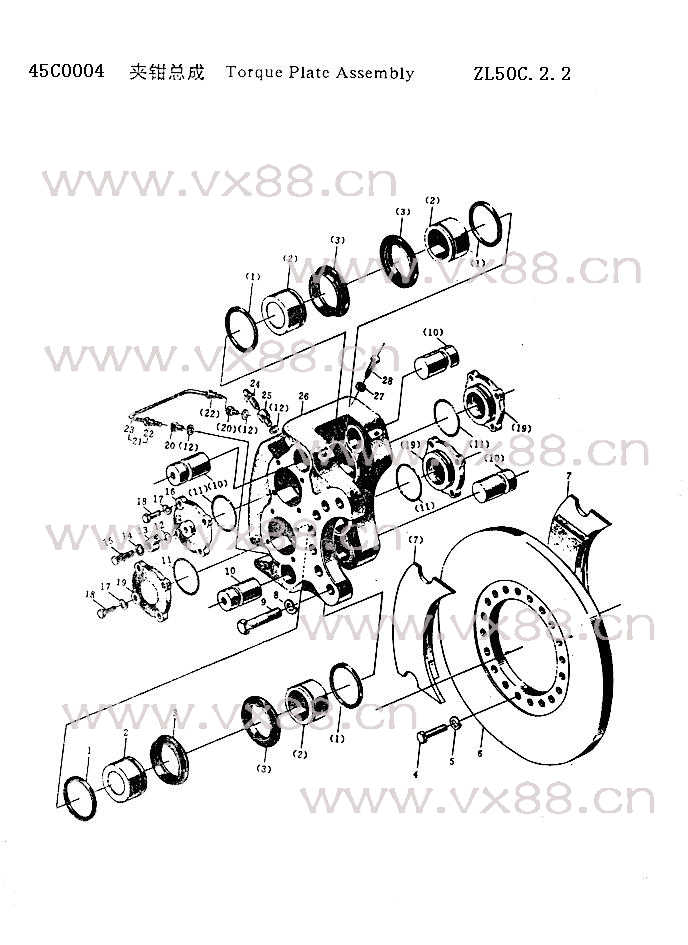

图文名称：夹钳总成 45C0004
所属机型：CLG835
图文编号：166
物料编号：134
|
 |
|
| 详细资料 |
|
序号
No. |
零件号
Part No. |
原零件号
Old Part No. |
名称
Description |
规格
Size |
数量
Qty |
|
1 |
13B0108 |
ZL50C.2.2-6A |
矩形密封圈 |
seal ring |
69.2X79.2X4 |
4 |
|
2 |
50A0009 |
ZL50C.2.2-5 |
活塞 |
piston |
|
4 |
|
3 |
13B0008 |
ZL50C.2.2-7 |
防尘圈 |
boot |
|
4 |
|
7 |
35C0025 |
ZL50C.2.2.2 |
摩擦衬块总成 |
Brake lining |
|
2 |
|
8 |
06B0014 |
GB93-87 |
垫圈 |
washer |
18 |
7 |
|
9 |
01B0043 |
ZL50C.2.2-13 |
螺栓 |
bolt |
|
7 |
|
10 |
61A0045 |
ZL50C.2.2-15 |
销轴 |
pin |
|
4 |
|
11 |
12B0148 |
GB1235-76 |
O形密封圈 |
"O" ring |
70×3.1 |
4 |
|
12 |
56A0045 |
ZL50C.2.2-2 |
垫圈 |
washer |
|
4 |
|
16 |
53A0042 |
ZL50C.2.2-12 |
下油缸盖 |
lower cylinder cap |
|
1 |
|
17 |
06B0002 |
GB93-87 |
垫圈 |
washer |
10 |
16 |
|
18 |
00B0019 |
GB5783-86 |
螺栓 |
bolt |
M10×30-8.8-Zn.D |
16 |
|
19 |
53A0043 |
ZL50C.2.2-16 |
上油缸盖 |
upper cylinder cap |
|
3 |
|
20 |
00A0040 |
ZL50C.2.2-1A |
接头 |
joint |
|
2 |
|
21 |
05C0007 |
ZL50C.2.2.1A |
油管总成 |
oil pipe assembly |
|
1 |
|
22 |
00A0048 |
ZL50C.2.2.1A-2 |
止推螺母 |
thrust nut |
|
2 |
|
23 |
33A0013 |
ZL50C.2.2.1A-1 |
油管 |
oil pipe |
|
1 |
|
24 |
00A0044 |
ZL50C.2.2-4 |
放气嘴 |
bleeder valve |
|
2 |
|
25 |
00A0041 |
ZL50C.2.2-3 |
放气嘴座 |
bleeder valve seat |
|
2 |
|
26 |
71A0018 |
ZL50C.2.2-8 |
夹钳 |
torque plate |
|
1 |
|
27 |
03B0306 |
GB6170-86 |
螺母 |
nut |
M10-8-Zn.D |
4 |
|
28 |
04B0027 |
ZL50C.2.2-14 |
止动螺钉 |
lock screw |
|
4 | |
|
|
|
|
| |
|
|
|
|
