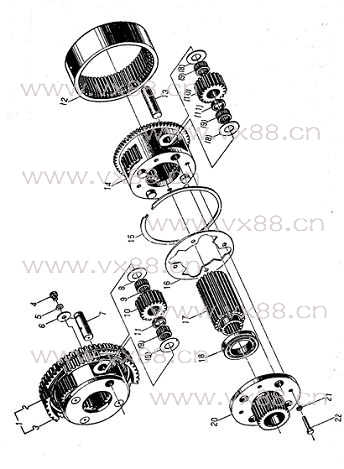

图文名称：倒档（I档）行星架总成
所属机型：CLG835
图文编号：174
物料编号：143
|
 |
|
| 详细资料 |
|
序号
Sr.No |
零件号
Part No |
旧零件号
Ref. Part No |
名称
Nomenclature |
规格
Specifications |
数量
Quantity |
|
1 |
62A0007 |
BS305-15 |
倒档行星架Reverse Range Planetary Carrier |
|
1 |
|
4 |
00B0026 |
GB5783-86 |
螺栓 Bolt |
M8×12-8.8-Zn.D |
4 |
|
5 |
06B0006 |
GB93-87 |
垫圈 Lock Washer |
8 |
4 |
|
6 |
57A0022 |
BS305-52 |
止动垫圈 Plain Washer |
|
4 |
|
7 |
60A0034 |
BS305-14 |
倒档行星轴 Planet Spindle |
|
4 |
|
8 |
57A0021 |
BS305-51 |
垫片 Washer |
|
16 |
|
9 |
20B0015 |
GB309-87 |
滚针 Needle |
4×34.8 |
16 |
|
10 |
41A0014 |
BS305-50 |
行星轮 Planet Gear |
|
8 |
|
11 |
55A0064 |
BS305-69 |
隔套 Spacer |
|
16 |
|
12 |
41A0010 |
BS305-17 |
倒档内齿圈Reverse Ring Gear |
|
1 |
|
13 |
60A0035 |
BS305-16 |
一档行星轴Planet Spindle |
|
4 |
|
14 |
41A0012 |
BS305-45 |
一档行星架Low Range Planetary Carrier |
|
1 |
|
15 |
76A0009 |
BS305-47 |
挡圈 Snap Ring |
|
1 |
|
16 |
56A0029 |
BS305-44 |
止动盘 Lock Plate |
|
1 |
|
17 |
41A0009 |
BS305-13 |
太阳轮 Gear |
|
1 |
|
18 |
21B0023 |
|
球轴承 Ball Bearing |
NSK6210N |
1 |
|
20 |
62A0008 |
BS305-18 |
直接档连接盘Clutch Connecting Member |
|
1 |
|
21 |
06B0002 |
GB93-87 |
垫圈 Washer |
10 |
4 |
|
22 |
00B0079 |
GB5783-86 |
螺栓 Bolt |
M10×30-8.8-Zn.D |
4 | |
|
|
|
|
| |
|
|
|
|
