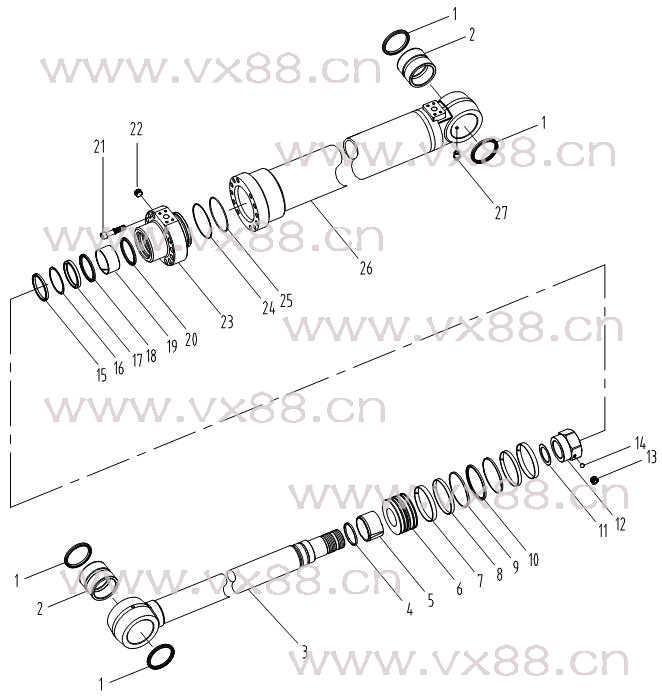

图文名称：动臂油缸
所属机型：CLG200
图文编号：18
物料编号：018
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
B6191-80022 |
密封圈 |
RING,WIPER |
4 |
|
|
2 |
30421-80024 |
衬套 |
BUSHING,PIN |
2 |
|
|
3 |
B6367-72602 |
活塞杆 |
ROD SUBASSY |
1 |
|
|
4 |
30981-85021 |
环 |
SEAL,CUSH. |
1 |
|
|
5 |
B6366-72603 |
缓冲套 |
RING,CUSHION |
1 |
|
|
6 |
30221-12577 |
活塞 |
PISTON |
1 |
|
|
7 |
30181-12513 |
导向环 |
RING,SLIDE |
2 |
|
|
8 |
30181-12533 |
导向环 |
RING,SLIDE |
2 |
|
|
9 |
30931-12507 |
挡圈 |
RING,BACK-UP |
2 |
|
|
10 |
30983-12501 |
密封圈 |
RING,SEAL ASSY |
1 |
|
|
11 |
B6351-650002 |
螺母 |
NUT |
1 |
|
|
12 |
30301-65030 |
垫片 |
SHIM |
1 |
|
|
13 |
91511-12120 |
螺钉 |
SCREW.SET |
1 |
|
|
14 |
96321-07140 |
钢球 |
BALL,STEEL |
1 |
|
|
15 |
30191-85050 |
防尘圈 |
RING,WIPER |
1 |
|
|
16 |
30921-85012 |
挡圈 |
RING,BACK-UP |
1 |
|
|
17 |
30961-08512 |
U形圈 |
U-RING |
1 |
|
|
18 |
B6161-85011 |
密封圈 |
RING-BUFFER |
1 |
|
|
19 |
30131-85010 |
导向环 |
BUSHING |
1 |
|
|
20 |
30141-70009 |
密封圈 |
RING,SNAP |
1 |
|
|
21 |
92703-16750 |
螺钉M16 |
BOLT,SCH. |
12 |
|
|
22 |
97124-02111 |
螺塞 |
PLUG |
1 |
|
|
23 |
B6121-12511T |
缸盖 |
HEAD,CYL. |
1 |
|
|
24 |
30461-1207 |
挡圈 |
RING,BACK-UP |
1 |
|
|
25 |
95123-12000 |
O形圈 |
O-RING |
1 |
B2401 1B G120 |
|
26 |
B6367-72621 |
缸体（左） |
Left Cylinder tube |
1 |
|
|
|
B6367-72721 |
缸体（右） |
Right Cylinder tube |
1 |
|
|
27 |
10B0014 |
油杯M10×1 |
Grease nipple |
1 |
GB1152-89 | |
|
|
|
|
| |
|
|
|
|
