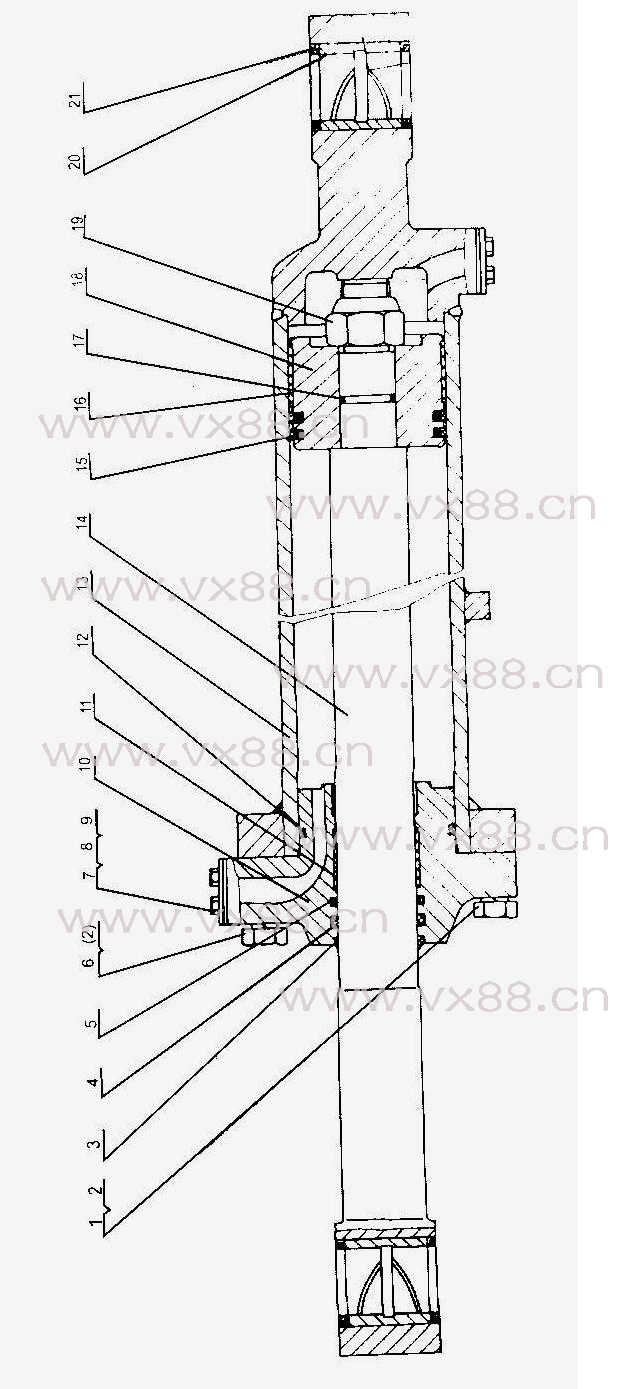

图文名称：转斗油缸 10C0057
所属机型：CLG835
图文编号：181
物料编号：150
|
 |
|
| 详细资料 |
|
序号
No. |
零件号
Part No. |
原零件号
Ref. Part No. |
名称
Description |
规格
Size |
数量
Qty |
|
1 |
01B0308 |
B5785-86 |
螺栓 |
Bolt |
M20X1.5X80-10.9 |
6 |
|
2 |
06B0019 |
GB93-87 |
垫圈 |
Washer |
20 |
8 |
|
3 |
34C0113 |
b10708.3-89 |
防尘圈 |
Seal |
|
1 |
|
4 |
13B0126 |
|
唇形密封圈 |
Seal |
|
1 |
|
5 |
34C0030 |
GS55013-0700-46K337-830 |
斯特封 |
Seal |
|
1 |
|
6 |
01B0309 |
B5785-86 |
螺栓 |
Bolt |
M201.5X100-10.9 |
2 |
|
7 |
00B0005 |
GB5783-86 |
螺栓 |
Bolt |
M10×20-8.8 |
8 |
|
8 |
81A0010 |
ZL50C.10.1A-15 |
垫 |
Seal |
|
2 |
|
9 |
11A0054 |
ZL50C.10.1A-16 |
盖 |
Cover |
|
2 |
|
10 |
54A0087 |
ZL30.10.2-1 |
缸盖 |
Head |
|
1 |
|
11 |
80A0110 |
ZL30.10.1-2 |
支承环 |
Supporting Ring |
|
1 |
|
12 |
12B0108 |
GB3452.1-92 |
O形圈 |
"O"Ring |
128X7 |
1 |
|
13 |
13D0092 |
ZL30.10.2.1 |
缸体 |
Cylinder As |
|
1 |
|
14 |
14D0029 |
ZL30.10.2.2 |
活塞杆 |
Rod As |
|
1 |
|
15 |
34C0033 |
GS55044-1400-46N426-830 |
格来圈 |
Seal |
|
1 |
|
16 |
80A0116 |
ZL30.10.2-2 |
支承环 |
Supporting Ring |
|
1 |
|
17 |
12B0048 |
GB3452.1-92 |
O形圈 |
"O"Ring |
43.7X3.55 |
1 |
|
18 |
50A0049 |
ZL30.10.2-3 |
活塞 |
Piston |
|
1 |
|
19 |
03B0189 |
CB0840300 |
尼龙锁紧螺母 |
Nut |
|
1 |
|
20 |
55A0404 |
ZL30.10.1-5 |
衬套 |
Bushing |
|
2 |
|
21 |
35C0013 |
ZL50C.11.10 |
密封圈 |
Seal |
|
4 | |
|
|
|
|
| |
|
|
|
|
