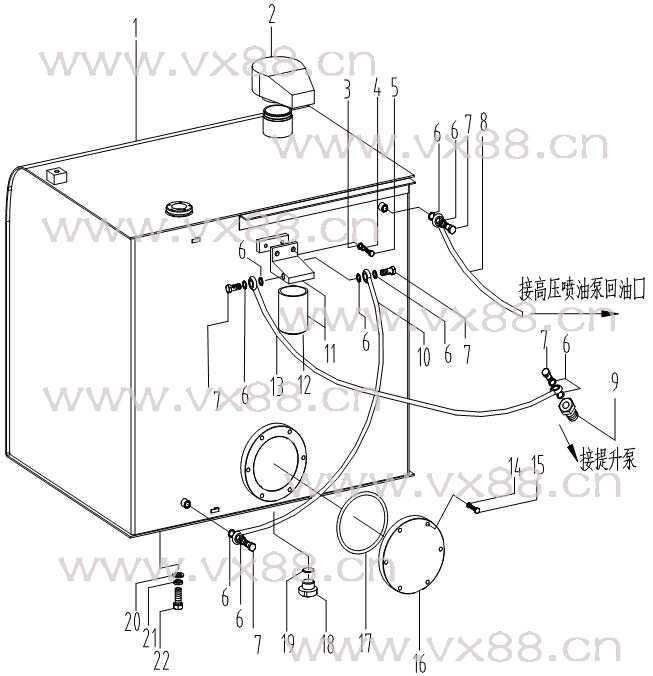

标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
21C0049 |
柴油箱/02年10月前图号为21C0072 |
Tank As. |
1 |
|
|
2 |
40C0007 |
空气滤清器 |
Air-Cleaner |
1 |
SAF-50A |
|
3 |
06B0086 |
垫圈8-140HV-Zn.D |
Washer |
2 |
GB96-85 |
|
4 |
06B0006 |
垫圈8 |
Lock Washer |
2 |
GB93-87 |
|
5 |
00B0085 |
螺栓M8x25-8.8-Zn.D |
Bolt |
2 |
GB5783-86 |
|
6 |
57A0006 |
垫圈 |
Washer |
10 |
04A0201 |
|
7 |
88A0096 |
螺钉 |
Tank As. Union |
5 |
11A0104 |
|
8 |
05C0206 |
柴油回油管 |
Hose As. |
1 |
|
|
9 |
00A0085 |
接头 |
Caupling |
1 |
|
|
10 |
06C0581 |
柴油进油管(一) |
Hose As. |
1 |
|
|
11 |
50C0053 |
预滤器总成 |
Fuel Filter As. |
1 |
1119G-019 |
|
12 |
53C0045 |
预滤器芯 |
Fuel Filter |
1 |
FF5327 |
|
13 |
06C0582 |
柴油进油管(二) |
Hose As. |
1 |
|
|
14 |
06B0002 |
垫圈10 |
Lock Washer |
6 |
GB93-87 |
|
15 |
00B0015 |
螺栓M10X25-8.8-Zn.D |
Bost |
6 |
GB5783-86 |
|
16 |
04A0046 |
法兰盖 |
Flange-cover |
1 |
04A1608 |
|
17 |
12B0219 |
O型圈150X3.55 |
O-ring |
1 |
GB3452.1-92 |
|
18 |
03B0024 |
螺栓 |
Plug |
1 |
BF25-24 |
|
19 |
12B0381 |
O型密封圈40X3.1 |
O-ring |
1 |
GB1235-76 |
|
20 |
06B0012 |
垫圈16-140HV-Zn.D |
Washer |
4 |
GB97.1-85 |
|
21 |
06B0015 |
垫圈16 |
Lock Washer |
4 |
GB93-87 |
|
22 |
00B0169 |
螺栓M16x30-8.8-Zn.D |
Bolt |
4 |
GB5783-86 |
1、序号6、7在04年10月用06B0117 垫圈代替。
2、序号8、05C0206在03年6月改为06C0640，在04年9月改为06C0987。
3、序号9、00A0085接头在02年11月前图号为01A0127。
4、序号10、06C0582在03年6月前图号为06C0411，在04年9月后改为06C0987 |
