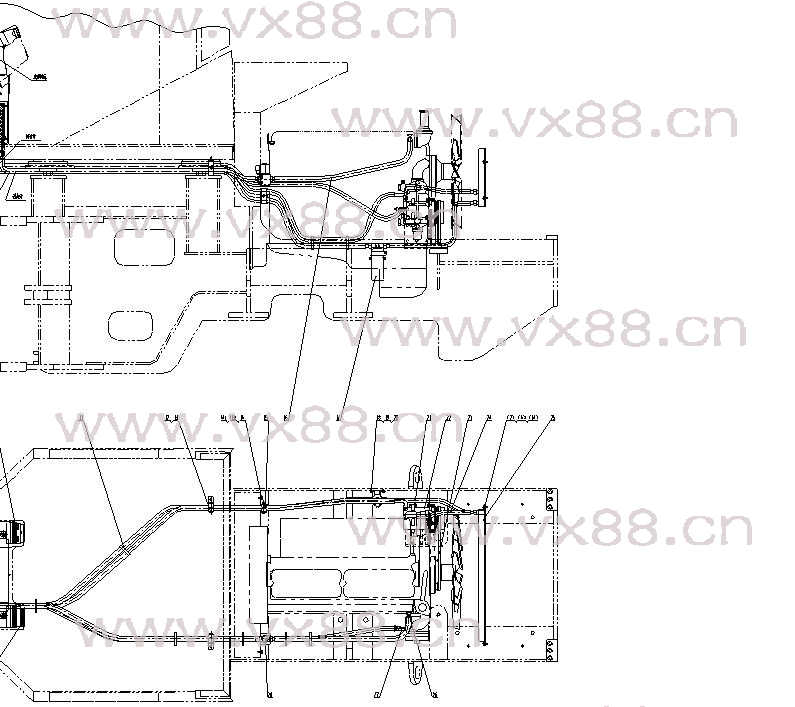

图文名称：空调系统 23E0031
所属机型：CLG835
图文编号：208
物料编号：178
|
 |
|
| 详细资料 |
|
序号
No. |
零件号
Part NO. |
原零件号
Ref. Part NO. |
名称
Nomenclature |
规格
Size |
数量
Q’ty |
|
1 |
86A0084 |
|
出风口 |
Louver |
|
4 |
|
2 |
00B0075 |
GB5783-86 |
螺栓 |
Bolt |
M8×20-8.8-Zn.D |
10 |
|
3 |
06B0086 |
GB96-85 |
垫圈 |
Washer |
8-140HV-Zn.D |
6 |
|
4 |
06B0006 |
GB93-87 |
垫圈 |
Washer |
8 |
16 |
|
5 |
46C0338 |
|
储液罐至蒸发器管 |
Hose |
|
1 |
|
6 |
46C0339 |
|
蒸发器至压缩机管 |
Hose |
|
1 |
|
7 |
46C0335 |
|
水管 |
Hose |
φ16 |
1 |
|
8 |
46C0336 |
|
水管 |
Hose |
φ16 |
1 |
|
9 |
46C0302 |
|
蒸发器总成 |
Evaporator assem. |
|
1 |
|
10 |
86A0089 |
|
出风口 |
Louver |
|
4 |
|
11 |
37B0029 |
GT-200ST |
扎带 |
Lock Cable Ties |
|
8 |
|
12 |
46C0301 |
|
管夹 |
Clamp |
|
2 |
|
13 |
00B0007 |
GB5783-86 |
螺栓 |
Bolt |
M8×16-8.8-Zn.D |
6 |
|
14 |
06B0005 |
GB97.1-85 |
垫圈 |
Washer |
8-140HV-Zn.D |
8 |
|
15 |
46C0208 |
|
管夹 |
Clamp |
|
1 |
|
16 |
46C0103 |
|
水管 |
Hose |
φ16 |
1 |
|
17 |
46C0306 |
|
储液罐总成 |
Dryer |
|
1 |
|
18 |
00B0021 |
GB5783-86 |
螺栓 |
Bolt |
M6×12-8.8-Zn.D |
2 |
|
19 |
06B0003 |
GB93-87 |
垫圈 |
Washer |
6 |
2 |
|
20 |
06B0024 |
GB97.1-85 |
垫圈 |
Washer |
6-140HV-Zn.D |
2 |
|
21 |
46C0340 |
|
冷凝器至储液罐管 |
Hose |
|
1 |
|
22 |
46C0011 |
SD-508 |
压缩机 |
Compressor |
|
1 |
|
23 |
46C0010 |
17-420 |
冷气三角皮带 |
Strap |
|
1 |
|
24 |
46C0341 |
|
压缩机至冷凝器管 |
Hose |
|
1 |
|
25 |
46C0308 |
|
冷凝器总成 |
Condenser Assem. |
|
1 |
|
26 |
00A0549 |
ZL20.1-4 |
取暖水接头 |
Connector |
|
1 |
|
27 |
46C0183 |
1V6585 |
切断阀 |
Valve |
|
1 |
|
28 |
46C0309 |
|
电磁阀总成 |
Electromagnetic Valve |
|
1 |
|
29 |
46C0310 |
|
空调控制面板 |
Operate Panel |
|
1 |
|
30 |
46C0311 |
|
新风过滤罩 |
Fresh Air Filter |
|
1 | |
|
|
|
|
| |
|
|
|
|
