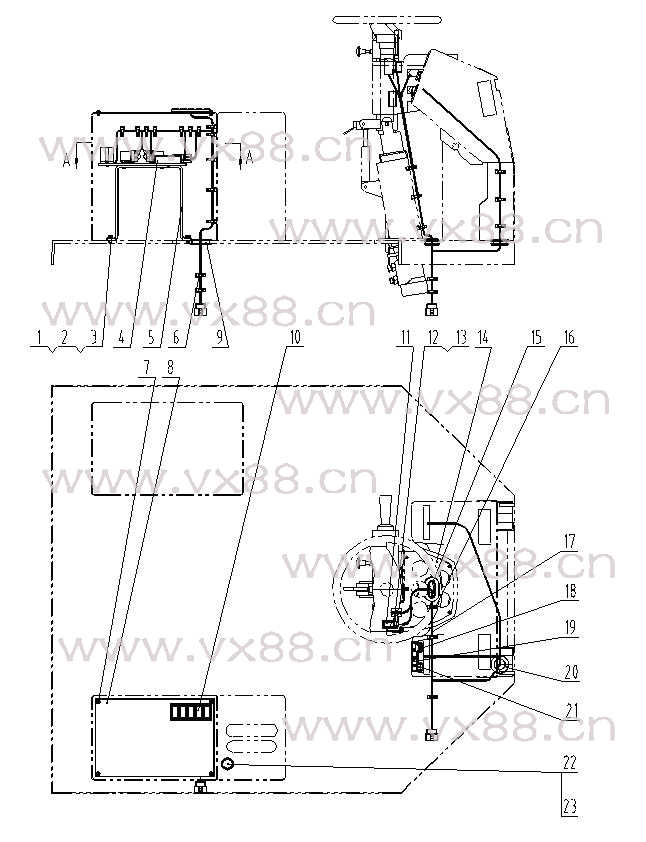

图文名称：驾驶室线路 22E0115
所属机型：CLG888
图文编号：218
物料编号：188
|
 |
|
| 详细资料 |
|
序 号
Sr. No. |
零 件 号
Part No. |
原 图 号
Old Part No. |
名 称
Nomenclature |
规 格
Size |
数 量
Qty |
|
1 |
00B0075 |
GB5783-86 |
螺栓 |
Bolt |
M8X20-8.8-Zn.D |
3 |
|
2 |
06B0006 |
GB93-87 |
垫圈 |
Washer |
8 |
3 |
|
3 |
06B0005 |
GB97.1-85 |
垫圈 |
Washer |
8-140HV-Zn.D |
3 |
|
4 |
46C0295 |
|
继电器、保险安装总成 |
Fuse And Relay Assembly |
|
1 |
|
5 |
22A0314 |
|
支板 |
Plate |
|
1 |
|
6 |
08C0297 |
|
控制箱线束 |
Harness |
|
1 |
|
7 |
04B0256 |
GB67-85 |
螺钉 |
Screw |
M6X16-4.8-Zn.D（黑色） |
4 |
|
8 |
10A0567 |
|
板 |
Plate |
|
1 |
|
9 |
83A0131 |
|
护孔圈 |
Grommet |
|
1 |
|
10 |
34B0085 |
KGD80G |
翘板组合开关 |
Switch |
|
1 |
|
11 |
34B0076 |
JK939-026 |
变光开关 |
Switch |
|
1 |
|
12 |
34B0077 |
0009732400 |
组合开关 |
Switch |
|
1 |
|
13 |
04B0108 |
GB819-85 |
螺钉 |
Screw |
M4X10-4.8-Zn.D |
7 |
|
14 |
46C0381 |
|
仪表总成 |
Gauge Assembly |
|
1 |
|
15 |
83A0118 |
|
护孔圈 |
Grommet |
|
1 |
|
16 |
37B0004 |
ZD200X5 |
扎带 |
Lock Cable Ties |
|
25 |
|
17 |
08C0296 |
|
驾驶室线束 |
Harness |
|
1 |
|
18 |
37B0061 |
DY210 |
点烟器 |
Cigar Lighter |
|
1 |
|
19 |
34B0086 |
KGYG80G |
翘板组合开关 |
Switch |
|
1 |
|
20 |
83A0132 |
|
护孔圈 |
Grommet |
|
1 |
|
21 |
34B0002 |
JK401 |
电锁 |
Key Switch |
|
1 |
|
22 |
34B0032 |
318-963 |
制动电磁阀开关 |
Switch |
|
1 |
|
23 |
34B0082 |
319-203 |
触头块 |
Contact Block |
|
1 | |
|
|
|
|
| |
|
|
|
|
