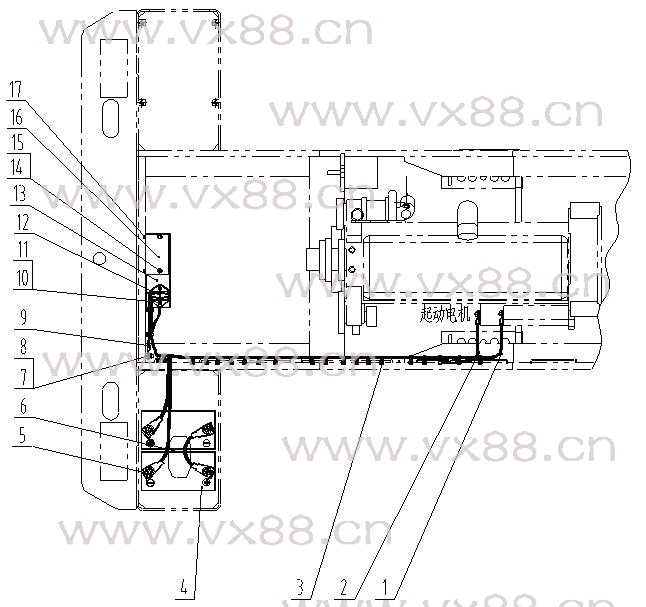

图文名称：电瓶线路 22E0118
所属机型：CLG888
图文编号：222
物料编号：192
|
 |
|
| 详细资料 |
|
序 号
Sr. No. |
零 件 号
Part No. |
原 图 号
Old Part No. |
名 称
Nomenclature |
规 格
Size |
数 量
Qty |
|
1 |
08C0285 |
|
蓄电池正极至起动电机电缆 |
Cable Assembly |
|
1 |
|
2 |
08C0286 |
|
起动电机搭铁电缆 |
Cable Assembly |
|
1 |
|
3 |
37B0004 |
ZD200X5 |
扎带 |
Locking Cable Ties |
|
25 |
|
4 |
37B0108 |
6-QW-120T |
蓄电池 |
Battery |
|
2 |
|
5 |
08C0284 |
|
蓄电池负极至电源开关电缆 |
Cable Assembly |
|
1 |
|
6 |
08C0282 |
|
蓄电池连接电缆 |
Cable Assembly |
|
1 |
|
7 |
03B0053 |
GB6170-86 |
螺母 |
Nut |
M10-8-Zn.D |
2 |
|
8 |
06B0002 |
GB93-87 |
垫圈 |
Washer |
10 |
2 |
|
9 |
08C0283 |
|
电源开关搭铁电缆 |
Cable Assembly |
|
1 |
|
10 |
00B0075 |
GB5783-86 |
螺栓 |
Bolt |
M8X20-8.8-Zn.D |
2 |
|
11 |
06B0006 |
GB93-87 |
垫圈 |
Washer |
8 |
2 |
|
12 |
34B0068 |
JK451 |
负极开关 |
Disconnect Switch |
|
1 |
|
13 |
23A1091 |
|
后退警报器支板 |
Plate |
|
1 |
|
14 |
01B0158 |
GB5782-86 |
螺栓 |
Bolt |
M10X100-8.8-Zn.D |
2 |
|
15 |
06B0002 |
GB93-87 |
垫圈 |
Washer |
10 |
4 |
|
16 |
36B0010 |
3T1815 |
后退警报器 |
Back-up Alarm |
|
1 |
|
17 |
00B0012 |
GB5783-86 |
螺栓 |
Bolt |
M10X25-8.8-Zn.D |
2 | |
|
|
|
|
| |
|
|
|
|
