<会员可以下载完整无水印资料>

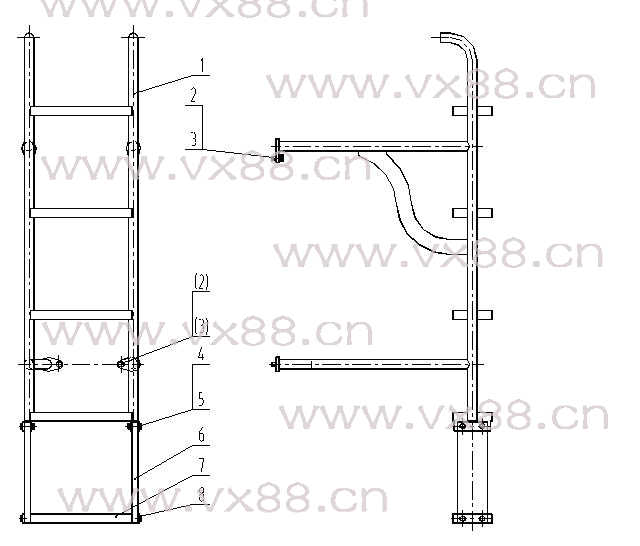

图文名称：扶梯总成 43E0056
所属机型：CLG888
图文编号：229
物料编号：199
|
 |
|
| 详细资料 |
|
序 号
Sr. No. |
零 件 号
Part No. |
原 图 号
Old Part No. |
名 称
Nomenclature |
规 格
Size |
数 量
Qty |
|
1 |
41D0058 |
|
扶梯 |
Ladder |
|
1 |
|
2 |
00B0017 |
GB5783-86 |
螺栓 |
Bolt |
M12×30-8.8-Zn.D |
4 |
|
3 |
06B0008 |
GB93-87 |
垫圈 |
Lock Washer |
12 |
4 |
|
4 |
00B0029 |
GB5783-86 |
螺栓 |
Bolt |
M10×40-8.8-Zn.D |
8 |
|
5 |
03B0053 |
GB6170-86 |
螺母 |
Nut |
M10-8-Zn.D |
8 |
|
6 |
84A0093 |
|
胶带 |
Belt |
|
2 |
|
7 |
21A0276 |
|
脚踏 |
Step |
|
1 |
|
8 |
11A0223 |
|
夹板 |
Plate |
|
4 | |
|
|
|
|
| |
|
|
|
|
