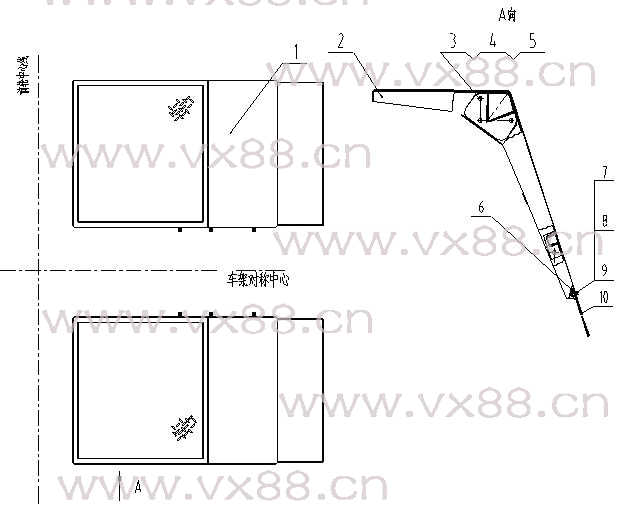

图文名称：前挡泥板 43E0052
所属机型：CLG888
图文编号：232
物料编号：202
|
 |
|
| 详细资料 |
|
序 号
Sr. No. |
零 件 号
Part No. |
原 图 号
Old Part No. |
名 称
Nomenclature |
规 格
Size |
数 量
Qty |
|
1 |
40D0084 |
|
前右挡泥板 |
Fender |
|
1 |
|
2 |
40D0083 |
|
前左挡泥板 |
Fender |
|
1 |
|
3 |
00B0035 |
GB5783-86 |
螺栓 |
Bolt |
M12×35-8.8-Zn.D |
8 |
|
4 |
06B0007 |
GB97.1-85 |
垫圈 |
Washer |
12-140HV-Zn.D |
8 |
|
5 |
06B0008 |
GB93-87 |
垫圈 |
Lock Washer |
12 |
8 |
|
6 |
10A0778 |
|
压板 |
Clapper |
|
2 |
|
7 |
06B0005 |
GB97.1-85 |
垫圈 |
Washer |
8-140HV-Zn.D |
8 |
|
8 |
00B0085 |
GB5783-86 |
螺栓 |
Bolt |
M8×25-8.8-Zn.D |
8 |
|
9 |
03B0021 |
GB6170-86 |
螺母 |
Nut |
M8-8-Zn.D |
8 |
|
10 |
84A0203 |
|
挡泥胶板 |
Rubber plate |
|
2 | |
|
|
|
|
| |
|
|
|
|
