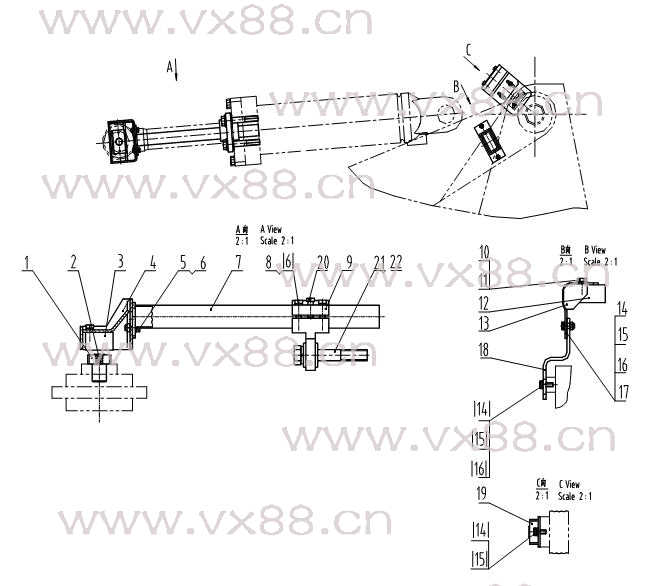

图文名称：铲斗定位系统 32E0050
所属机型：CLG888
图文编号：238
物料编号：208
|
 |
|
| 详细资料 |
|
序 号
Sr. No. |
零 件 号
Part No. |
原 图 号
Old Part No. |
名 称
Nomenclature |
规 格
Size |
数 量
Qty |
|
1 |
34C0026 |
4V4840 |
转斗电磁铁 |
Tilt Magnet |
|
1 |
|
2 |
04B0115 |
ZL50CⅠ.10.22-2 |
定位螺钉 |
Set Screw |
|
2 |
|
3 |
34C0025 |
8C5435 |
转斗行进开关 |
Switch |
|
1 |
|
4 |
00D0392 |
ZL50CI.10.22.3 |
转斗行进开关座 |
Holder |
|
1 |
|
5 |
00B0012 |
GB5783-86 |
螺栓 |
Bolt |
M10×25-8.8-Zn.D |
2 |
|
6 |
06B0002 |
GB93-87 |
垫圈 |
Washer |
10 |
4 |
|
7 |
16D0028 |
ZL50CⅠ.10.22.1 |
连接杆 |
Joint Rod |
|
1 |
|
8 |
01B0034 |
GB5782-86 |
螺栓 |
Bolt |
M10×40-8.8-Zn.D |
2 |
|
9 |
71A0047 |
|
支板 |
Bracket |
|
1 |
|
10 |
01B0138 |
ZL50CⅠ.10.22-4 |
螺栓 |
Bolt |
|
4 |
|
11 |
06B0198 |
ZL50CI.10.22-3 |
淬硬垫圈 |
Washer |
|
4 |
|
12 |
34C0024 |
8C5434 |
动臂行进开关 |
Switch |
|
1 |
|
13 |
02D0163 |
|
动臂行进开关座 |
Holder |
|
1 |
|
14 |
00B0075 |
GB5783-86 |
螺栓 |
Bolt |
M8×20-8.8-Zn.D |
6 |
|
15 |
06B0006 |
GB93-87 |
垫圈 |
Washer |
8 |
6 |
|
16 |
06B0005 |
GB97.1-85 |
垫圈 |
Washer |
8 |
4 |
|
17 |
03B0021 |
GB6170-86 |
螺母 |
Nut |
M8-8.8-Zn.D |
2 |
|
18 |
12A0341 |
|
支承板 |
Bracket |
|
1 |
|
19 |
50D0027 |
|
动臂磁铁总成 |
Lift Magnet |
|
1 |
|
20 |
00B0029 |
GB5783-86 |
螺栓 |
Bolt |
M10×40-8.8-Zn.D |
1 |
|
21 |
01B0059 |
GB5785-87 |
螺栓 |
Bolt |
M22×140-10.9-Zn.D |
2 |
|
22 |
00B0042 |
GB93-87 |
垫圈 |
Washer |
22 |
2 | |
|
|
|
|
| |
|
|
|
|
