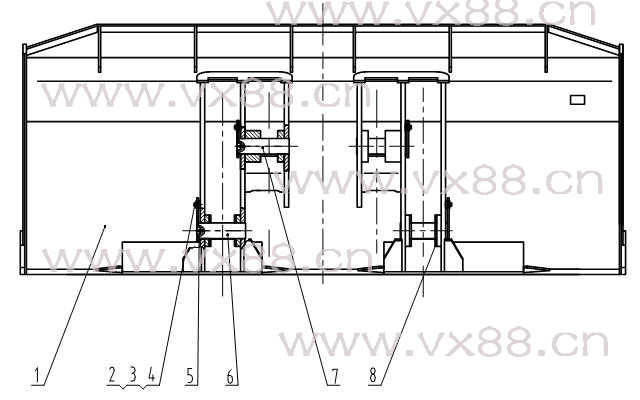

图文名称：铲斗 32E0042
所属机型：CLG888
图文编号：240
物料编号：210
|
 |
|
| 详细资料 |
|
序 号
Sr. No. |
零 件 号
Part No. |
原 图 号
Old Part No. |
名 称
Nomenclature |
规 格
Size |
数 量
Qty |
|
1 |
22D0055 |
|
铲斗 |
Bucket |
|
1 |
|
2 |
00B0011 |
GB5783-86 |
螺栓 |
Bolt |
M12×25-8.8-Zn.D |
4 |
|
3 |
06B0008 |
GB93-87 |
垫圈 |
Washer |
12 |
4 |
|
4 |
06B0127 |
GB5287-85 |
垫圈 |
Washer |
12 |
4 |
|
5 |
10B0014 |
GB1152-89 |
油杯 |
Fitting |
|
4 |
|
6 |
11D0097 |
|
铲斗下销 |
Pin |
|
2 |
|
7 |
11D0098 |
|
铲斗上销 |
Pin |
|
2 |
|
8 |
57A0072 |
ZL50C.11-12 |
垫片 |
Washer |
|
4 | |
|
|
|
|
| |
|
|
|
|
