<会员可以下载完整无水印资料>

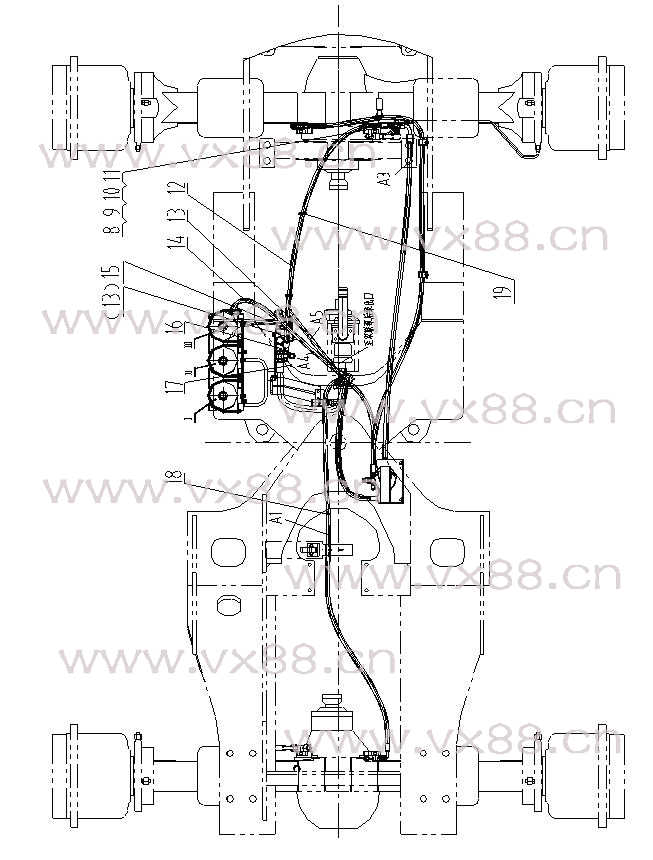

图文名称：行车制动系统 20E0053
所属机型：CLG888
图文编号：250
物料编号：220
|
 |
|
| 详细资料 |
|
序 号
Sr. No. |
零 件 号
Part No. |
原 图 号
Old Part No. |
名 称
Nomenclature |
规 格
Size |
数 量
Qty |
|
1 |
45C0022 |
|
制动阀总成 |
Brake Valve Assem. |
|
1 |
|
2 |
06C0330 |
|
软管总成 |
Hose |
|
1 |
|
3 |
06C0331 |
|
软管总成 |
Hose |
|
1 |
|
4 |
45C0024 |
|
蓄能器总成 |
Accumulator Assem. |
|
1 |
|
5 |
17D0041 |
|
管夹总成 |
Clamp |
|
2 |
|
6 |
00B0021 |
GB5783-86 |
螺栓 |
Bolt |
M6×12-8.8-Zn.D |
4 |
|
7 |
06B0003 |
GB93-87 |
垫圈 |
Washer |
6 |
4 |
|
8 |
33C0012 |
|
四通接头 |
Tie-in |
|
1 |
|
9 |
12B0285 |
GB3452.1-92 |
0形圈 |
O-Ring |
10.6×1.8 |
2 |
|
10 |
12B0339 |
GB1235-76 |
0形圈 |
O-Ring |
24×2.4 |
1 |
|
11 |
12B0370 |
GB3452.1-92 |
0形圈 |
O-Ring |
15×1.8 |
1 |
|
12 |
06C0333 |
|
软管总成 |
Hose |
|
1 |
|
13 |
06C0332 |
|
软管总成 |
Hose |
|
2 |
|
14 |
06C0334 |
|
软管总成 |
Hose |
|
1 |
|
15 |
06C0417 |
|
软管总成 |
Hose |
|
1 |
|
16 |
45C0023 |
|
充液阀总成 |
Charging Valve Assem. |
|
1 |
|
17 |
06C0335 |
|
软管总成 |
Hose |
|
1 |
|
18 |
06C0336 |
|
软管总成 |
Hose |
|
1 |
|
19 |
37B0004 |
ZD200×5 |
尼龙扎带 |
Nylon tier |
|
3 | |
|
|
|
|
| |
|
|
|
|
