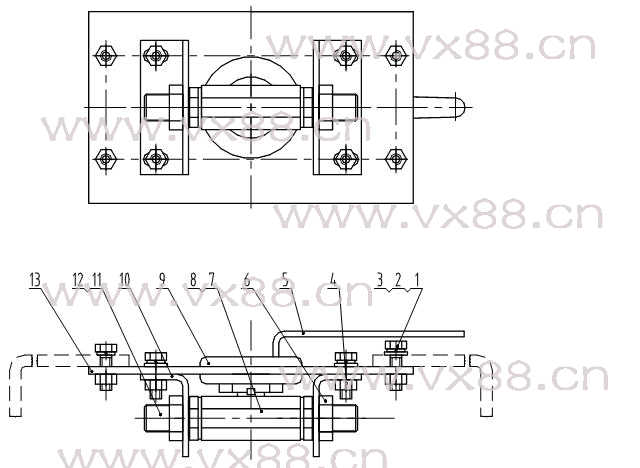

图文名称：先导切换开关 44C0071
所属机型：CLG888
图文编号：251
物料编号：221
|
 |
|
| 详细资料 |
|
序 号
Sr. No. |
零 件 号
Part No. |
原 图 号
Old Part No. |
名 称
Nomenclature |
规 格
Size |
数 量
Qty |
|
1 |
00B0010 |
GB5783-86 |
螺栓 |
Bolt |
M6×20-8.8-Zn.D |
8 |
|
2 |
06B0003 |
GB93-87 |
垫圈 |
Washer |
6 |
8 |
|
3 |
06B0024 |
GB97.1-85 |
垫圈 |
Washer |
6-140HV-Zn.D |
8 |
|
4 |
03B0036 |
GB6170-86 |
螺母 |
Nut |
M6-8-Zn.D |
4 |
|
5 |
16D0133 |
|
操纵杆 |
Control Lever |
|
1 |
|
6 |
03B0180 |
GB6173-86 |
螺母 |
Nut |
M14×1.5-05-Zn.D |
2 |
|
7 |
06B0117 |
JB982-77 |
垫圈 |
Washer |
14 |
2 |
|
8 |
12C0174 |
KHNVS-G1/4-2233 |
球阀 |
Valve |
|
1 |
|
9 |
83A0136 |
|
护孔圈 |
Rubber Ring |
|
1 |
|
10 |
21A1329 |
|
安装板 |
Bracket |
|
2 |
|
11 |
00A0787 |
|
接头 |
Connector |
|
2 |
|
12 |
12B0284 |
GB3452.1-92 |
O形圈 |
“O”-Ring |
7.5×1.8 |
2 |
|
13 |
00D0751 |
|
安装板 |
Bracket |
|
1 | |
|
|
|
|
| |
|
|
|
|
