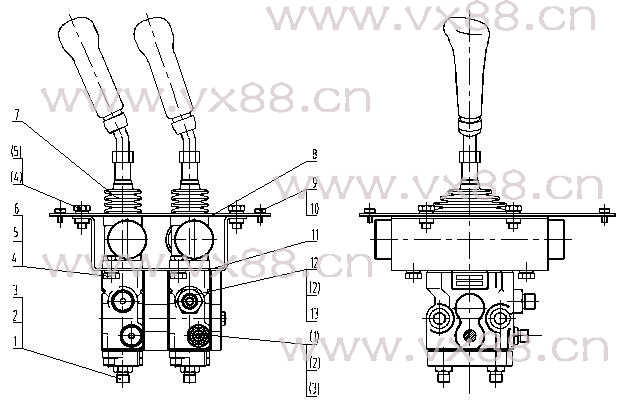

图文名称：先导阀安装总成 44C0069
所属机型：CLG888
图文编号：254
物料编号：224
|
 |
|
| 详细资料 |
|
序 号
Sr. No. |
零 件 号
Part No. |
原 图 号
Old Part No. |
名 称
Nomenclature |
规 格
Size |
数 量
Qty |
|
1 |
00A0256 |
|
接头 |
Connector |
|
5 |
|
2 |
12B0351 |
GB1235-76 |
O形圈 |
‘O’-ring |
16×2.4 |
6 |
|
3 |
12B0284 |
GB3452.1-92 |
O形圈 |
‘O’-ring |
7.5×1.8 |
5 |
|
4 |
00B0337 |
GB5783-86 |
螺栓 |
Bolt |
M10×20-8.8-Zn.D(黑色) |
8 |
|
5 |
06B0002 |
GB93-87 |
垫圈 |
Washer |
10 |
8 |
|
6 |
03B0140 |
GB6172-86 |
螺母 |
Nut |
10-04-Zn.D |
4 |
|
7 |
12C0166 |
TH40PS2065 |
先导阀 |
Pilot Valve |
（KAWASAKI） |
1 |
|
8 |
10A0900 |
|
盖板 |
Plate |
|
1 |
|
9 |
04B0256 |
GB67-85 |
螺钉 |
Screw |
M6×16-4.8-Zn.D(黑色) |
4 |
|
10 |
06B0024 |
GB97.1-85 |
垫圈 |
Washer |
6-140HV-Zn.D |
4 |
|
11 |
00D0729 |
|
支架 |
Bracket |
|
1 |
|
12 |
00A0257 |
|
接头 |
Connector |
|
1 |
|
13 |
12B0285 |
GB3452.1-92 |
O形圈 |
‘O’-ring |
10.6×1.8 |
1 | |
|
|
|
|
| |
|
|
|
|
