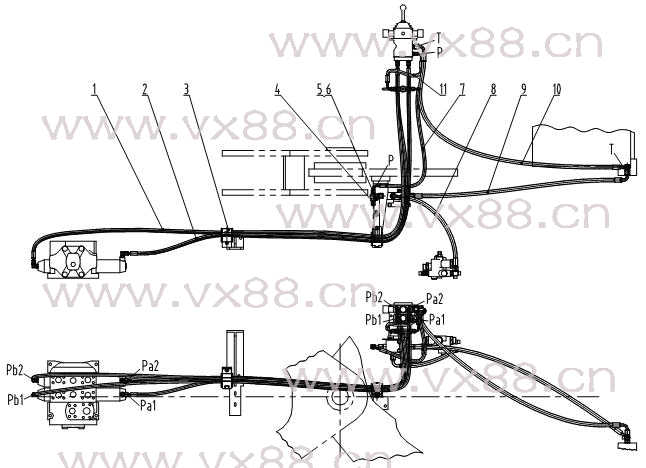

图文名称：先导控制管路 00C0193
所属机型：CLG888
图文编号：261
物料编号：231
|
 |
|
| 详细资料 |
|
序 号
Sr. No. |
零 件 号
Part No. |
原 图 号
Old Part No. |
名 称
Nomenclature |
规 格
Size |
数 量
Qty |
|
1 |
05C0134 |
|
软管总成 |
Hose |
|
2 |
|
2 |
05C0135 |
|
软管总成 |
Hose |
|
2 |
|
3 |
09C0056 |
ZL50E.10.12 |
管夹 |
Clamp |
|
1 |
|
4 |
44C0022 |
|
测压接头 |
Joint |
SMK20-M14×1.5-PC(STAUFF) |
1 |
|
5 |
15D0187 |
|
管接头 |
Tie-in |
|
1 |
|
6 |
12B0284 |
GB3452.1-92 |
O形圈 |
“O”Ring |
7.5×1.8 |
1 |
|
7 |
05C0185 |
|
软管总成 |
Hose |
|
1 |
|
8 |
06C0361 |
|
软管总成 |
Hose |
|
1 |
|
9 |
06C0360 |
|
软管总成 |
Hose |
|
1 |
|
10 |
06C0462 |
|
软管总成 |
Hose |
|
1 |
|
11 |
05C0281 |
|
软管总成 |
Hose |
|
1 | |
|
|
|
|
| |
|
|
|
|
