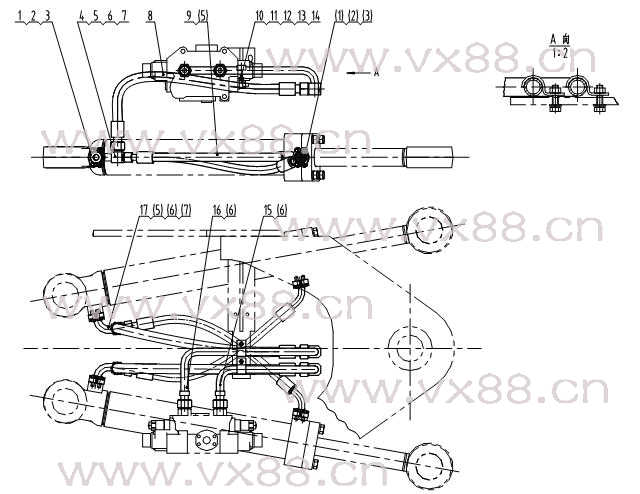

图文名称：转向管路 00C0188
所属机型：CLG888
图文编号：263
物料编号：233
|
 |
|
| 详细资料 |
|
序 号
Sr. No. |
零 件 号
Part No. |
原 图 号
Old Part No. |
名 称
Nomenclature |
规 格
Size |
数 量
Qty |
|
1 |
72A0189 |
ZL20.9.3-1 |
压板 |
Flange |
|
4付 |
|
2 |
00B0019 |
GB5783-96 |
螺栓 |
Bolt |
M10×30-8.8-Zn.D |
16 |
|
3 |
06B0002 |
GB93-87 |
垫圈 |
Lock |
10 |
16 |
|
4 |
15D0168 |
|
钢管接头 |
Tie-in |
|
1 |
|
5 |
12B0355 |
GB3452.1-92 |
O形圈 |
“O”Ring |
23.6×3.55 |
4 |
|
6 |
12B0292 |
GB3452.1-92 |
O形圈 |
“O”Ring |
21.2×1.8 |
4 |
|
7 |
12B0289 |
GB3452.1-92 |
O形圈 |
“O”Ring |
17×1.8 |
2 |
|
8 |
06C0419 |
|
软管总成 |
Hose |
|
2 |
|
9 |
06C0359 |
|
软管总成 |
Hose |
|
2 |
|
10 |
20A1673 |
|
管夹 |
Clamp |
|
2 |
|
11 |
00B0020 |
GB5783-86 |
螺栓 |
Bolt |
M8×30-8.8-Zn.D |
2 |
|
12 |
06B0006 |
GB93-87 |
垫圈 |
Lock |
8 |
2 |
|
13 |
06B0005 |
GB97.1-85 |
垫圈 |
Washer |
8-140HV-Zn.D |
2 |
|
14 |
03B0021 |
GB6170-86 |
螺母 |
Nut |
M8-8-Zn.D |
2 |
|
15 |
10D0841 |
|
钢管总成 |
Tube |
|
1 |
|
16 |
10D0842 |
|
钢管总成 |
Tube |
|
1 |
|
17 |
15D0167 |
|
钢管接头 |
Tube |
|
1 | |
|
|
|
|
| |
|
|
|
|
