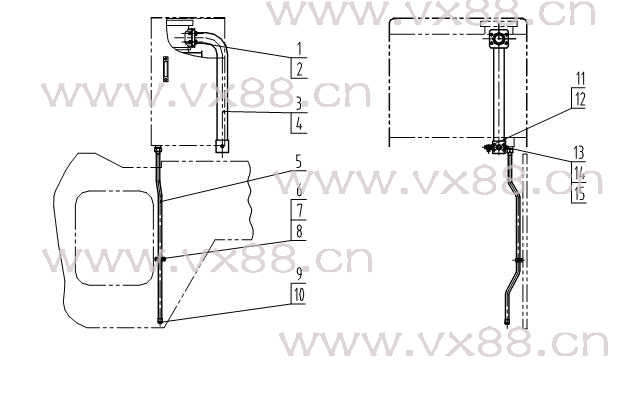

图文名称：油箱管路 00C0176
所属机型：CLG888
图文编号：266
物料编号：236
|
 |
|
| 详细资料 |
|
序 号
Sr. No. |
零 件 号
Part No. |
原 图 号
Old Part No. |
名 称
Nomenclature |
规 格
Size |
数 量
Qty |
|
1 |
00B0014 |
GB5783-86 |
螺栓 |
Bolt |
M16×40-8.8-Zn.D |
4 |
|
2 |
06B0015 |
GB93-87 |
垫圈 |
Lock |
16 |
4 |
|
3 |
10D0566 |
|
钢管总成 |
Tube |
|
1 |
|
4 |
12B0417 |
GB3452.1-92 |
O形圈 |
“O”Ring |
82.5×3.55 |
1 |
|
5 |
10D0572 |
|
钢管总成 |
Tube |
|
1 |
|
6 |
15B0064 |
ZL20.10.6-1 |
管夹 |
Clamp |
|
1 |
|
7 |
00B0007 |
GB5783-86 |
螺栓 |
Bolt |
M8×16-8.8-Zn.D |
2 |
|
8 |
06B0006 |
GB93-87 |
垫圈 |
Lock |
8 |
2 |
|
9 |
05A0042 |
ZL20.10.6-2 |
螺塞 |
Plug |
|
1 |
|
10 |
12B0353 |
GB3452.1-92 |
O形圈 |
“O”Ring |
19×2.65 |
1 |
|
11 |
33C0001 |
ZL50G.10.8 |
四通接头 |
Joint |
|
1 |
|
12 |
12B0285 |
GB3452.1-92 |
O形圈 |
“O”Ring |
10.6×1.8 |
3 |
|
13 |
01A0203 |
JT061414 |
接头 |
Tie-in |
|
1 |
|
14 |
12B0261 |
GB1235-76 |
O形圈 |
“O”Ring |
16×2.4 |
1 |
|
15 |
12B0284 |
GB3452.1-92 |
O形圈 |
“O”Ring |
7.5×1.8 |
1 | |
|
|
|
|
| |
|
|
|
|
