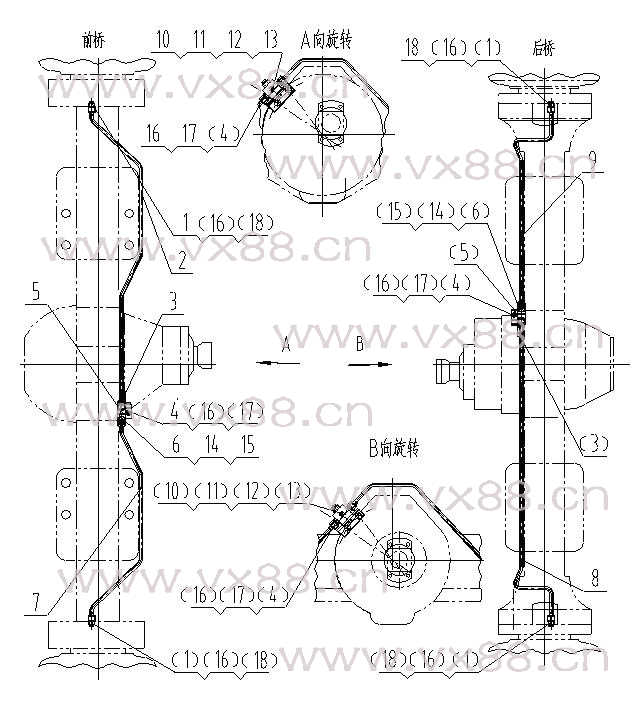

图文名称：制动管路总成 20E0056
所属机型：CLG888
图文编号：273
物料编号：20E0056
|
 |
|
| 详细资料 |
|
序 号
Sr. No. |
零 件 号
Part No. |
原 图 号
Old Part No. |
名 称
Nomenclature |
规 格
Size |
数 量
Qty |
|
1 |
00A0358 |
ZL50CⅢ.12.19-1 |
接头 |
Joint |
|
4 |
|
2 |
06C0322 |
|
前桥右制动管 |
Pipe |
|
1 |
|
3 |
23A1096 |
|
支板 |
Plate |
|
2 |
|
4 |
00A0359 |
ZL50CⅢ.12.20-1 |
接头 |
Joint |
|
4 |
|
5 |
02A0092 |
ZL50CⅢ.12-5A |
三通接头 |
Joint |
|
2 |
|
6 |
00A0520 |
|
接头 |
Joint |
|
2 |
|
7 |
06C0321 |
|
前桥左端油管 |
Pipe |
|
1 |
|
8 |
06C0323 |
|
后桥左端油管 |
Pipe |
|
1 |
|
9 |
06C0324 |
|
后桥右端油管 |
Pipe |
|
1 |
|
10 |
00B0048 |
GB5783-86 |
螺栓 |
Bolt |
M10×45-8.8-Zn.D |
2 |
|
11 |
03B0053 |
GB6170-86 |
螺母 |
Nut |
M10-8-Zn.D |
2 |
|
12 |
06B0002 |
GB93-87 |
垫圈 |
Washer |
10 |
2 |
|
13 |
06B0001 |
GB97.1-85 |
垫圈 |
Washer |
10-140HV |
2 |
|
14 |
12B0285 |
GB3452.1-92 |
O形圈 |
"O"Ring |
10.6×1.8 |
2 |
|
15 |
12B0291 |
GB1235-76 |
O形圈 |
"O"Ring |
22×2.4 |
2 |
|
16 |
12B0344 |
GB3452.1-92 |
O形圈 |
"O"Ring |
11.8×1.8 |
8 |
|
17 |
12B0351 |
GB1235-76 |
O形圈 |
"O"Ring |
16×2.4 |
4 |
|
18 |
12B0343 |
GB1235-76 |
O形圈 |
"O"Ring |
18×2.4 |
4 | |
|
|
|
|
| |
|
|
|
|
