<会员可以下载完整无水印资料>

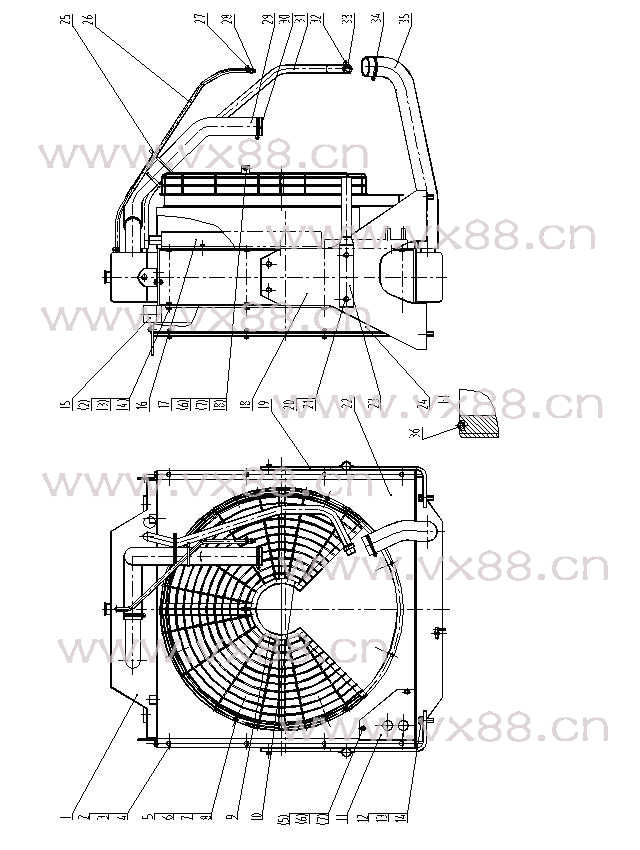

图文名称：散热系统 00E0087
所属机型：CLG888
图文编号：286
物料编号：00E0087
|
 |
|
| 详细资料 |
|
序 号
Sr. No. |
零 件 号
Part No. |
原 图 号
Old Part No. |
名 称
Nomenclature |
规 格
Size |
数 量
Qty |
|
1 |
20C0063 |
|
水散热器 |
Water Cooler |
|
1 |
|
2 |
00B0012 |
GB5783-86 |
螺栓 |
Bolt |
M10×25-8.8-Zn.D |
16 |
|
3 |
06B0002 |
GB93-87 |
垫圈 |
Washer |
10 |
16 |
|
4 |
06B0001 |
GB97.1-85 |
垫圈 |
Washer |
10-140HV-Zn.D |
16 |
|
5 |
00B0007 |
GB5783-86 |
螺栓 |
Bolt |
M8×16-8.8-Zn.D |
9 |
|
6 |
06B0006 |
GB93-87 |
垫圈 |
Washer |
8 |
10 |
|
7 |
06B0005 |
GB97.1-85 |
垫圈 |
Washer |
8-140HV-Zn.D |
11 |
|
8 |
03B0021 |
GB6170-86 |
螺母 |
Washer |
M8-8-Zn.D |
7 |
|
9 |
45D0066 |
|
防护罩 |
Frame |
|
1 |
|
10 |
45D0099 |
|
防护罩 |
Frame |
|
1 |
|
11 |
20A1780 |
|
盖板 |
Plate |
|
1 |
|
12 |
00B0094 |
GB5783-86 |
螺栓 |
Bolt |
M16×45-8.8-Zn.D |
4 |
|
13 |
06B0015 |
GB93-87 |
垫圈 |
Washer |
16 |
4 |
|
14 |
06B0012 |
GB97.1-85 |
垫圈 |
Washer |
16-140HV-Zn.D |
4 |
|
15 |
20C0067 |
|
变矩器油散 |
Oil Cooler |
|
1 |
|
16 |
20C0127 |
|
液压油散 |
Oil Cooler |
|
1 |
|
17 |
00B0085 |
GB5783-86 |
螺栓 |
Bolt |
M8×25-8.8-Zn.D |
1 |
|
18 |
23A1103 |
|
支撑板 |
Support |
|
1 |
|
19 |
23A1104 |
|
支撑板 |
Support |
|
1 |
|
20 |
00B0035 |
GB5783-86 |
螺栓 |
Bolt |
M12×35-8.8-Zn.D |
8 |
|
21 |
06B0008 |
GB93-87 |
垫圈 |
Washer |
12 |
8 |
|
22 |
45D0067 |
|
导风箱 |
Hood |
|
1 |
|
23 |
36A0428 |
|
扶手 |
Handrail |
|
3 |
|
24 |
48C0109 |
|
引风罩 |
Cover |
|
1 |
|
25 |
15B0052 |
GT-300ST |
扎带 |
Strap |
4.8×300 |
2 |
|
26 |
11B0067 |
|
胶管 |
Hose |
|
1 |
|
27 |
15B0085 |
ZBT32005.1-88 |
双钢丝式环箍 |
Clamp |
20 |
2 |
|
28 |
15D0170 |
|
接头 |
Joint |
|
1 |
|
29 |
11B0068 |
|
弯胶管 |
Hose |
|
1 |
|
30 |
15B0006 |
ZBT32005.1-88 |
双钢丝式环箍 |
Clamp |
70 |
2 |
|
31 |
11B0066 |
|
胶管 |
Hose |
|
1 |
|
32 |
15B0053 |
ZBT32005.1-88 |
双钢丝式环箍 |
Clamp |
30 |
2 |
|
33 |
15D0166 |
|
接头 |
Joint |
|
1 |
|
34 |
15B0069 |
ZBT32005.1-88 |
双钢丝式环箍 |
Clamp |
80 |
2 |
|
35 |
11B0069 |
|
弯胶管 |
Hose |
|
1 |
|
36 |
12B0245 |
GB3452-92 |
O形圈 |
‘O’ Ring |
21.1×1.8 |
2 | |
|
|
|
|
| |
|
|
|
|
