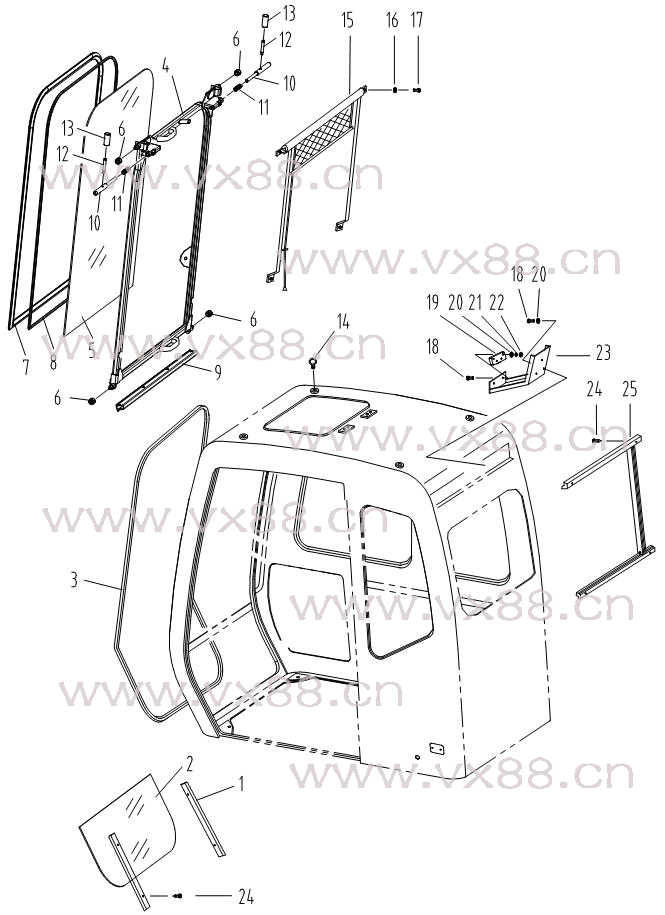

图文名称：驾驶室2
所属机型：CLG200
图文编号：29
物料编号：029
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
20A1872 |
压板 |
Plate |
2 |
|
|
2 |
87A0073 |
底窗玻璃 |
Glass |
1 |
|
|
3 |
35C0060 |
密封胶条 |
Seal |
1 |
4002R |
|
4 |
23D0282 |
窗框 |
Window Bracket |
1 |
|
|
5 |
87A0074 |
前窗玻璃 |
Glass |
1 |
|
|
6 |
80A0008 |
滚筒 |
Roller |
4 |
|
|
7 |
84A0223 |
胶条 |
Seal |
1 |
|
|
8 |
84A0224 |
芯条 |
Seal |
1 |
|
|
9 |
84A0226 |
密封条 |
Seal |
1 |
|
|
10 |
60A0208 |
销轴 |
Pin |
1 |
|
|
11 |
10B0004 |
弹簧 |
Spring |
2 |
|
|
12 |
61A0021 |
推销 |
Pin |
2 |
|
|
13 |
84A0010 |
胶套 |
Rubber Sleeve |
2 |
|
|
14 |
88A0279 |
吊环 |
Stationary Rings |
4 |
|
|
15 |
34C0195 |
前窗帘 |
Curtain |
1 |
|
|
16 |
06B0017 |
垫圈5 |
Lock Washer |
4 |
GB93-87 |
|
17 |
04B0221 |
螺钉SM5×12-4.8-Zn.D |
Screw |
4 |
GB818-85 |
|
18 |
00B0023 |
螺栓M6×25-8.8-Zn.D |
Bolt |
5 |
GB5783-86 |
|
19 |
34C0194 |
碰锁 |
Lock |
1 |
NBS609 |
|
20 |
06B0024 |
垫圈6-140HV-Zn.D |
Washer |
5 |
GB97.1-85 |
|
21 |
06B0003 |
垫圈6- |
Lock Washer |
2 |
GB93-87 |
|
22 |
03B0036 |
螺母M6-8-Zn.D |
Nut |
2 |
GB6170-86 |
|
23 |
20A1895 |
碰锁座 |
Cover |
1 |
|
|
24 |
04B0044 |
螺钉ST4.8×16-C-H-Zn.D |
Screw |
8 |
GB845-85 |
|
25 |
34C0196 |
后窗帘 |
Curtain |
1 |
|
|
|
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
