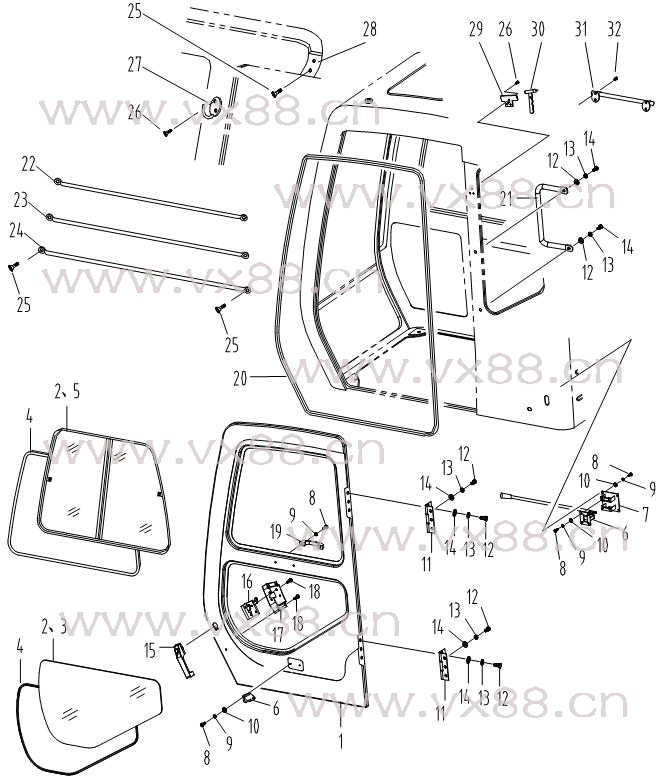

图文名称：驾驶室3
所属机型：CLG200
图文编号：30
物料编号：030
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
23D0272 |
门 |
Door |
1 |
|
|
2 |
42B0005 |
西卡玻璃胶 |
Clue |
2 |
|
|
3 |
87A0063 |
门窗玻璃 |
Glass |
1 |
|
|
4 |
84A0123 |
嵌条 |
Seal |
2 |
|
|
5 |
47C0126 |
推拉窗总成 |
Window As. |
1 |
|
|
6 |
25C0010 |
门窗定位锁 |
Lock |
1 |
NBS510 |
|
7 |
02D0586 |
碰锁座 |
Cover |
1 |
|
|
8 |
03B0014 |
螺钉M6×16-4.8-Zn.D |
Screw |
12 |
GB818-85 |
|
9 |
06B0003 |
垫圈6 |
Lock Washer |
12 |
GB93-87 |
|
10 |
06B0024 |
垫圈6-140HV-Zn.D |
Washer |
10 |
GB97.1-85 |
|
11 |
17D0080 |
门铰链 |
Link |
2 |
|
|
12 |
00B0012 |
螺栓M10×25-8.8-Zn.D |
Bolt |
14 |
GB5783-86 |
|
13 |
06B0002 |
垫圈10 |
Lock Washer |
14 |
GB93-87 |
|
14 |
06B0001 |
垫圈10-140HV-Zn.D |
Washer |
14 |
GB97.1-85 |
|
15 |
38C0010 |
门锁 |
Lock |
1 |
NBS502(左) |
|
16 |
25C0011 |
锁芯 |
Lock |
1 |
|
|
17 |
27A0170 |
门锁盖板 |
Cover |
1 |
|
|
18 |
04B0209 |
螺钉M6×16-4.8-Zn.D |
Screw |
3 |
GB819-85 |
|
19 |
85A0193 |
把手 |
Handrail |
1 |
|
|
20 |
35C0060 |
密封胶条 |
Seal |
1 |
4002R |
|
21 |
88A0280 |
扶手 |
Handrail |
1 |
|
|
22 |
34A0319 |
防护杆Ⅰ |
Guard |
1 |
|
|
23 |
34A0320 |
防护杆Ⅱ |
Guard |
1 |
|
|
24 |
34A0321 |
防护杆Ⅲ |
Guard |
1 |
|
|
25 |
04B0075 |
螺钉M6×16-4.8-Zn.D |
Screw |
10 |
GB68-85 |
|
26 |
04B0268 |
螺钉M4×16-4.8-Zn.D |
Screw |
5 |
GB68-85 |
|
27 |
88A0283 |
上衣挂钩 |
Clothes Pothook |
1 |
|
|
28 |
84A0227 |
缓冲橡胶 |
Rubber |
2 |
|
|
29 |
86A0107 |
安全锤座 |
Cover |
1 |
|
|
30 |
88A0284 |
安全锤 |
Hammer |
1 |
|
|
31 |
88A0285 |
毛巾架 |
Rack |
1 |
|
|
32 |
04B0044 |
螺钉ST4.8×16-C-H-Zn.D |
Screw |
4 |
GB845-85 | |
|
|
|
|
| |
|
|
|
|
