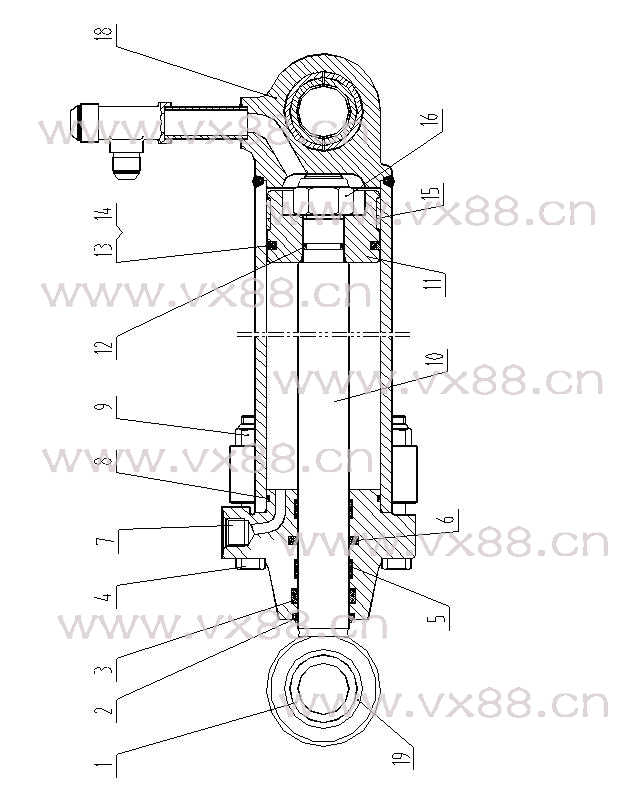

图文名称：转向油缸 10C0148
所属机型：CLG852
图文编号：314
物料编号：10C0148
|
 |
|
| 详细资料 |
|
序号 |
零件号 |
原图号 |
零件名称 |
规格 |
数量 |
|
Sr.No |
Part.No |
Old.Part.No |
Nomenclature |
Size |
O’ty |
|
1 |
25B0006 |
GB/T9163-2001 |
关节轴承 |
Oscillatory
Bearing |
GE40ES |
2 |
|
2 |
13B0247 |
A1 4005P5008 |
防尘圈 |
Seal |
40×48×4 |
1 |
|
3 |
13B0248 |
BS 4005P5008 |
唇形圈 |
Seal |
40×50×11 |
1 |
|
4 |
01B0107 |
GB5782-86 |
螺栓 |
Bolt |
M14X110 |
4 |
|
5 |
80A0179 |
|
支承环 |
Ring |
|
2 |
|
6 |
34C0241 |
OD 040005200171D |
斯特封 |
Seal |
40×55.1×6.3 |
1 |
|
7 |
54A0118 |
|
缸盖 |
Cover |
|
1 |
|
8 |
12B0174 |
GB3452.1-92 |
O形圈 |
"O"Ring |
82.5X3.55 |
1 |
|
9 |
03B0278 |
CB091417-3 |
锁紧螺母M14 |
Nut |
|
4 |
|
10 |
61A0302 |
|
活塞杆 |
Rod |
|
1 |
|
11 |
50A0022 |
ZL40B.9.2A-5 |
活塞 |
Piston |
|
1 |
|
12 |
12B0355 |
GB3452.1-92 |
O形圈 |
"O"Ring |
23.5×3.55 |
1 |
|
13 |
12B0173 |
GB3452.1-92 |
O形圈 |
"O"Ring |
73×5.3 |
1 |
|
14 |
80A0064 |
ZL40B.9.2-7 |
摩擦环 |
Seal |
|
1 |
|
15 |
80A0063 |
ZL40B.9.2A-6 |
支承环 |
Seal |
|
1 |
|
16 |
38C0008 |
CB083034-3 |
尼龙锁紧螺母 |
Nut |
|
1 |
|
17 |
|
|
|
|
|
|
|
18 |
13D0034 |
ZL40B.9.2.2 |
缸体 |
Cylinder |
|
1 |
|
19 |
76A0024 |
ZL40B.9.2-9 |
挡块 |
Sleeve |
|
4 | |
|
|
|
|
| |
|
|
|
|
