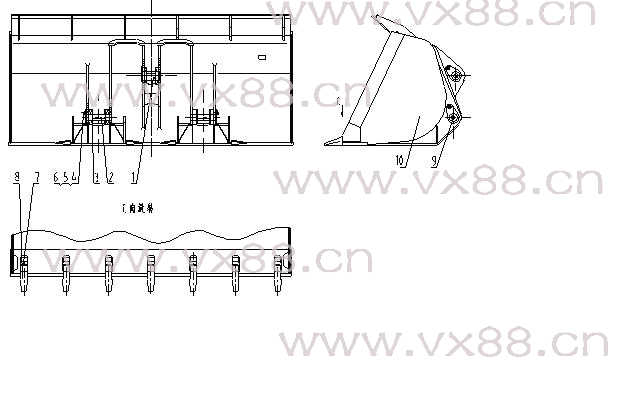

图文名称：铲斗 32E0030
所属机型：CLG852
图文编号：317
物料编号：32E0030
|
 |
|
| 详细资料 |
|
序号
No |
零件号
Part No |
原图号
Old Part No |
名称
Nomenclature |
规格
Size |
数量
Qty |
|
1 |
11D0001 |
ZL50C.11.2 |
铲斗上销轴 |
PIN |
|
1 |
|
2 |
11D0004 |
ZL50C.11.11 |
铲斗下销轴 |
PIN |
|
2 |
|
3 |
56A0003 |
ZL50C.11-10 |
垫片 |
GASKET |
|
4 |
|
4 |
00B0055 |
GB5783-86 |
螺栓 |
BOLT |
M20X40 |
3 |
|
5 |
06B0016 |
GB97.1-85 |
垫圈 |
WASHER |
20 |
3 |
|
6 |
06B0019 |
GB93-87 |
垫圈 |
WASHER |
20 |
3 |
|
7 |
14A0215 |
ZL50.11.4.1-16 |
扁销 |
PIN |
|
7 |
|
8 |
72A0151 |
ZL50A.11.4.1-18 |
齿体 |
ADAPTER |
|
7 |
|
9 |
10B0014 |
GB1152-89 |
油杯 |
FITTING |
M10X1 |
3 |
|
10 |
22D0075 |
|
铲斗 |
BUCKET |
|
1 | |
|
|
|
|
| |
|
|
|
|
