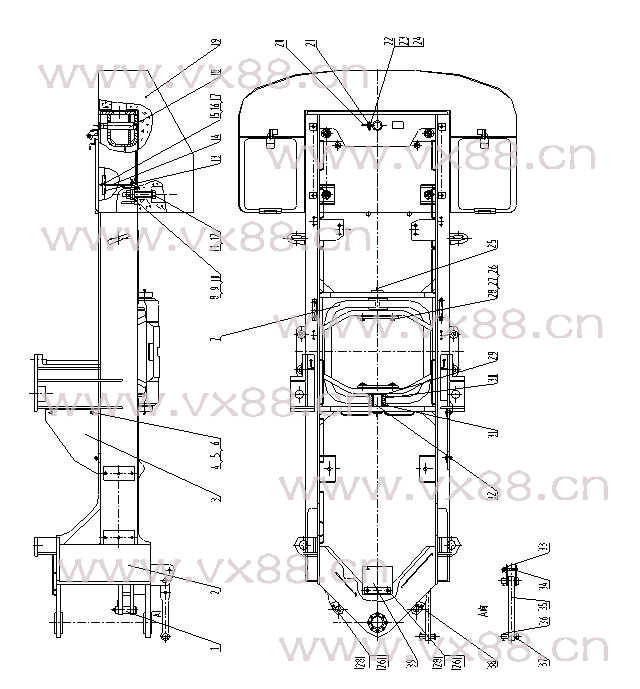

图文名称：后车架 30E0075
所属机型：CLG852
图文编号：319
物料编号：30E0075
|
 |
|
| 详细资料 |
|
序号 |
零件号 |
原图号 |
零件名称 |
规格 |
数量 |
|
Sr.No |
Part.No |
Old.Part.No |
Nomenclature |
Size |
O’ty |
|
1 |
60A0068 |
ZL40B.8-6 |
后转向销 |
Pin |
|
2 |
|
2 |
30D0146 |
|
后车架 |
RearFrame |
|
1 |
|
3 |
10A1061 |
|
板 |
PLATE |
|
1 |
|
4 |
00B0005 |
GB5783-86 |
螺栓 |
BOLT |
M10×20-8.8-Zn.D |
3 |
|
5 |
06B0001 |
GB97.1-85 |
垫圈 |
WASHER |
10-140HV-Zn.D |
3 |
|
6 |
06B0002 |
GB93-87 |
垫圈 |
WASHER |
10 |
3 |
|
7 |
72A0009 |
ZL50C.8-5 |
副车架 |
Frame |
|
1 |
|
8 |
06B0039 |
GB853-88 |
垫圈 |
WASHER |
36-Zn.D |
4 |
|
9 |
06B0038 |
GB93-87 |
垫圈 |
WASHER |
36 |
4 |
|
10 |
03B0022 |
ZL50C.8-6 |
螺母 |
Nut |
|
4 |
|
11 |
01B0005 |
ZL50C.8-7 |
螺栓 |
BOLT |
|
4 |
|
12 |
06B0011 |
ZL50C.8-8 |
垫圈 |
WASHER |
|
4 |
|
13 |
35C0152 |
|
橡胶压板 |
Plate |
|
1 |
|
14 |
73A0007 |
ZL50CI.8-1 |
电瓶钩 |
Latch |
|
1 |
|
15 |
03B0021 |
GB6170-86 |
螺母 |
Nut |
M8-8-Zn.D |
1 |
|
16 |
06B0086 |
GB96-85 |
垫圈 |
WASHER |
8-140HV-Zn.D |
1 |
|
17 |
06B0006 |
GB93-87 |
垫圈 |
WASHER |
8 |
1 |
|
18 |
11D0228 |
|
牵引销 |
Pin |
|
1 |
|
19 |
27C0080 |
|
平衡重（2.5t） |
Counter-Weight |
|
1 |
|
20 |
14A0027 |
ZL50C.8-9A |
限位板 |
Plate |
|
1 |
|
21 |
55A0028 |
ZL50C.8-23 |
管垫 |
Washer |
|
1 |
|
22 |
03B0053 |
GB6170-86 |
螺母 |
Nut |
M10-8-Zn.D |
1 |
|
23 |
06B0002 |
GB93-87 |
垫圈 |
WASHER |
10 |
1 |
|
24 |
00B0002 |
GB5783-86 |
螺栓 |
BOLT |
M10*35-8.8-Zn.D |
1 |
|
25 |
10B0051 |
GB1153-89 |
油杯 |
Fitting |
45° M10*1 |
4 |
|
26 |
06B0008 |
GB93-87 |
垫圈 |
WASHER |
12 |
10 |
|
27 |
55A0260 |
|
垫板 |
Plate |
|
4 |
|
28 |
00B0011 |
GB5783-86 |
螺栓 |
BOLT |
M12*25-8.8-Zn.D |
10 |
|
29 |
56A0085 |
ZL50C.8-11 |
调整垫 |
Gasket |
|
2组 |
|
30 |
55A0025 |
ZL50C.8-10 |
钢套 |
Sleeve |
|
2 |
|
31 |
13B0005 |
JB2600-80 |
骨架油封 |
Seal |
W60*80*7 |
4 |
|
32 |
11D0227 |
|
副车架销 |
Pin |
|
2 |
|
33 |
08B0020 |
GB91-86 |
销 |
Pin |
4*40-Zn.D |
1 |
|
34 |
60A0051 |
ZL40B.8-8 |
销轴 |
Pin |
|
1 |
|
35 |
64A0003 |
ZL50C.8-25 |
固定杆 |
Link |
|
1 |
|
36 |
08B0019 |
GB91-86 |
销 |
Pin |
12*70-Zn.D |
2 |
|
37 |
60A0016 |
ZL50C.8-24 |
销 |
Pin |
|
2 |
|
38 |
14A0126 |
ZL40B.8-2 |
卡板 |
Plate |
|
2 |
|
39 |
14A0818 |
|
支座板 |
Plate |
|
1 | |
|
|
|
|
| |
|
|
|
|
