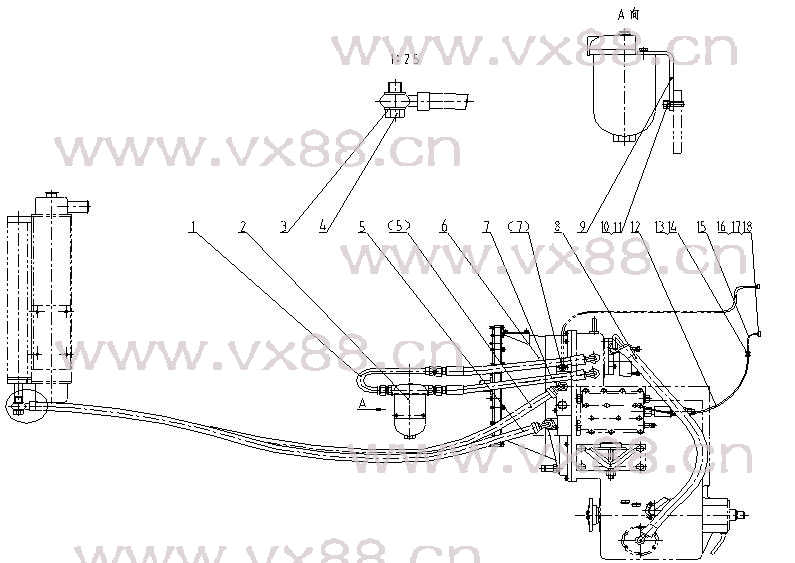

图文名称：变矩器系统 05E0030
所属机型：CLG852
图文编号：323
物料编号：05E0030
|
 |
|
| 详细资料 |
|
序号
Sr.No |
零件号
Part.No |
原图号
Old.Part.No |
零件名称
Nomenclature |
规格
Size |
数量
O’ty |
|
1 |
00C0001 |
ZL50C.3.2 |
弯管 |
Tube |
|
1 |
|
2 |
53C0001 |
ZL50C.3.7 |
滤油器 |
Oil Filter |
|
1 |
|
3 |
56A0009 |
ZL40B.3-1 |
垫圈 |
Washer |
|
4 |
|
4 |
00A0114 |
ZL40B.3-2 |
接头 |
Connecter |
|
2 |
|
5 |
00C0022 |
ZL40B.3.1A |
变矩器至散热器软管 |
Hose |
|
2 |
|
6 |
52C0002 |
ZL50C.3.3 |
变矩器 |
Converter |
|
1 |
|
7 |
07C0001 |
ZL50C.3.4 |
变速箱－滤油器软管 |
Hose |
|
2 |
|
8 |
00C0002 |
ZL50C.3.5 |
变速泵进油管 |
Tube |
|
1 |
|
9 |
23A1847 |
|
支撑板 |
Bracket Plate |
|
1 |
|
10 |
00B0017 |
GB5783-86 |
螺栓 |
Bolt |
M12×30 |
2 |
|
11 |
06B0008 |
GB93-87 |
垫圈 |
Washer |
12 |
2 |
|
12 |
03C0004 |
YD900 |
尼龙管 |
Tube |
|
1 |
|
13 |
00A0051 |
ZL50C.12A-16 |
接头 |
Connecter |
|
1 |
|
14 |
03B0019 |
GB6171-86 |
螺母 |
Nut |
M12×1.25 |
1 |
|
15 |
03C0003 |
YD800 |
尼龙管 |
Tube |
L=800 |
1 |
|
16 |
00A0052 |
ZL50C.12A-17 |
气压表接头 |
Connecter |
|
1 |
|
17 |
83A0247 |
|
垫片 |
Washer |
9 |
1 |
|
18 |
12B0036 |
GB3452.1-92 |
O形圈 |
“O”Ring |
5.3×1.8 |
1 | |
|
|
|
|
| |
|
|
|
|
