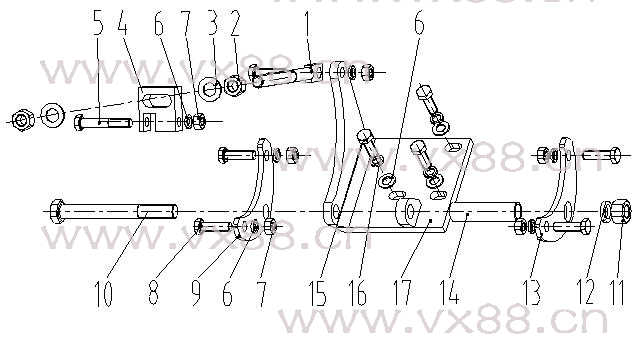

图文名称：空调系统3
所属机型：CLG200
图文编号：35
物料编号：035
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
46C0029 |
冷凝器 |
Condenser |
1 |
GQL-2D |
|
2 |
00B0022 |
螺栓M6×16-8.8-Zn.D |
Bolt |
7 |
GB5783-86 |
|
3 |
06B0003 |
垫圈6 |
Washer |
7 |
GB93-87 |
|
4 |
06B0024 |
垫圈6-140HV-Zn.D |
Washer |
7 |
GB97.1-85 |
|
5 |
46C0473 |
冷凝器至储液罐管 |
Hose |
1 |
|
|
6 |
46C0472 |
压缩机至冷凝器管 |
Hose |
1 |
| |
|
|
|
|
| |
|
|
|
|
