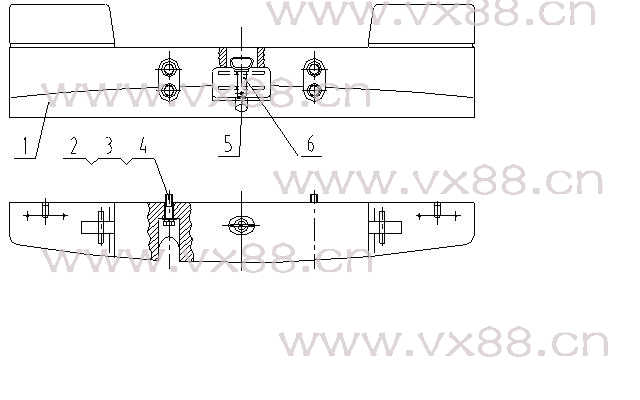

图文名称：配重组件 45E0038
所属机型：CLG862
图文编号：361
物料编号：45E0038
|
 |
|
| 详细资料 |
|
序号
No. |
零件号
Part NO. |
原零件号
Old Part NO. |
名 称
Nomenclature |
规 格
Size |
数量
Q’ty |
|
1 |
27C0068 |
|
配重总成 |
Counter Weight |
|
1 |
|
2 |
01B0242 |
GB5782-86 |
螺栓 |
Bolt |
M36X150-8.8-Zn.D |
4 |
|
3 |
06B0038 |
GB93-87 |
垫圈 |
Washer |
36 |
4 |
|
4 |
06B0158 |
|
垫圈 |
Washer |
|
4 |
|
5 |
08B0065 |
GB91-86 |
销 |
Pin |
10X80-Zn.D |
2 |
|
6 |
11D0199 |
|
牵引销 |
Pin |
|
1 | |
|
|
|
|
| |
|
|
|
|
