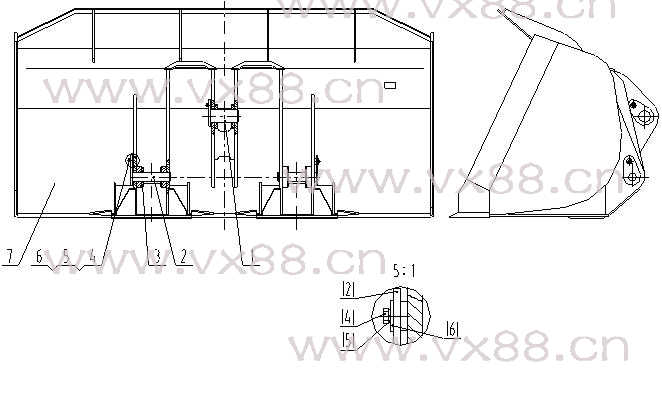

图文名称：铲斗 32E0077
所属机型：CLG862
图文编号：364
物料编号：32E0077
|
 |
|
| 详细资料 |
|
序号
No. |
零件号
Part NO. |
原零件号
Old Part NO. |
名 称
Nomenclature |
规 格
Size |
数量
Q’ty |
|
1 |
11D0137 |
|
铲斗上销轴 |
Pin |
|
1 |
|
2 |
11D0138 |
|
铲斗下销轴 |
Pin |
|
2 |
|
3 |
56A0003 |
ZL50C.11-10 |
垫片 |
Washer |
|
4 |
|
4 |
00B0011 |
GB5783-86 |
螺栓 |
Bolt |
M12×25-8.8-Zn.D |
3 |
|
5 |
06B0008 |
GB93-87 |
垫圈 |
Washer |
12 |
3 |
|
6 |
06B0127 |
GB5287-85 |
垫圈 |
Washer |
|
3 |
|
7 |
22D0090 |
|
铲斗 |
Bucket |
|
1 | |
|
|
|
|
| |
|
|
|
|
