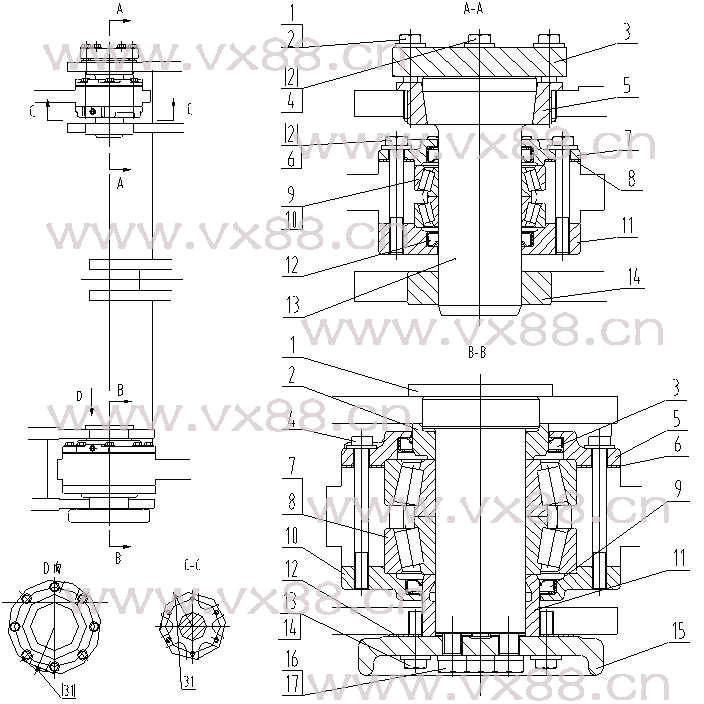

图文名称：铰接总成 43C0013
所属机型：CLG862
图文编号：365
物料编号：43C0013
|
 |
|
| 详细资料 |
|
序号
No. |
零件号
Part NO. |
原零件号
Old Part NO. |
名 称
Nomenclature |
规 格
Size |
数量
Q’ty |
|
1 |
01B0102 |
GB5782-86 |
螺栓 |
Bolt |
M12X65-8.8-Zn.D |
4 |
|
2 |
52A0059 |
8T4223 |
淬硬垫圈 |
Washer |
|
26 |
|
3 |
17A0258 |
5K3493 |
盖板 |
Cover |
|
1 |
|
4 |
00B0058 |
GB5782-86 |
螺栓 |
Bolt |
M12X45-8.8-Zn.D |
2 |
|
5 |
55A0341 |
9V3829 |
轴衬 |
Bushing |
|
1 |
|
6 |
01B0166 |
GB5782-86 |
螺栓 |
Bolt |
M12X90-10.9-Zn.D |
6 |
|
7 |
53A0058 |
ZL50G.8.6-1 |
盖 |
Cap |
|
1 |
|
8 |
34C0092 |
9V6525 |
调整垫 |
Shim |
|
1（组） |
|
9 |
55A0337 |
7D8348 |
圆锥滚子轴承外圈 |
Cup |
|
2 |
|
10 |
23B0022 |
7D8349 |
圆锥滚子轴承锥体 |
Cone |
|
2 |
|
11 |
53A0059 |
ZL50G.8.6-2 |
盖 |
Cap |
|
1 |
|
12 |
13B0101 |
3K2876 |
唇形密封圈 |
Seal |
|
2 |
|
13 |
60A0087 |
ZL50G.8.6-3 |
上铰接销 |
Pin |
|
1 |
|
14 |
55A0338 |
9V3852 |
轴承 |
Bearing |
|
1 |
|
15 |
60A0090 |
ZL50G.8.6-4 |
下铰接销 |
Pin |
|
1 |
|
16 |
55A0141 |
ZL50G.8.6-5 |
隔套 |
Bushing |
|
1 |
|
17 |
13B0102 |
4K7461 |
唇形密封圈 |
Seal |
|
1 |
|
18 |
01B0208 |
GB5782-86 |
螺栓 |
Bolt |
M12X120-10.9-Zn.D |
8 |
|
19 |
53A0155 |
4K6761 |
上盖 |
Cover |
|
1 |
|
20 |
34C0093 |
4K7465 |
调整垫 |
Shim |
|
1（组） |
|
21 |
55A0339 |
1B3934 |
圆锥滚子轴承外圈 |
Cup |
|
2 |
|
22 |
23B0023 |
3F7183 |
圆锥滚子轴承锥体 |
Cone |
|
2 |
|
23 |
13B0103 |
4K7462 |
唇形密封圈 |
Seal |
|
1 |
|
24 |
53A0060 |
ZL50G.8.6-6 |
下盖 |
Cap |
|
1 |
|
25 |
55A0340 |
4K6781 |
隔套 |
Bushing |
|
1 |
|
26 |
34C0094 |
4K7464 |
调整垫 |
Shim |
|
1（组） |
|
27 |
00B0013 |
GB5783-86 |
螺栓 |
Bolt |
M12X40-8.8-Zn.D |
6 |
|
28 |
53A0156 |
4V0015 |
锁板 |
Plate |
|
1 |
|
29 |
06B0003 |
GB93-87 |
垫圈 |
Washer |
16 |
4 |
|
30 |
00B0094 |
GB5783-86 |
螺栓 |
Bolt |
M16X45-8.8-Zn.D |
4 |
|
31 |
10B0014 |
GB1152-89 |
油杯 |
Fitting |
M10X1 |
2 | |
|
|
|
|
| |
|
|
|
|
