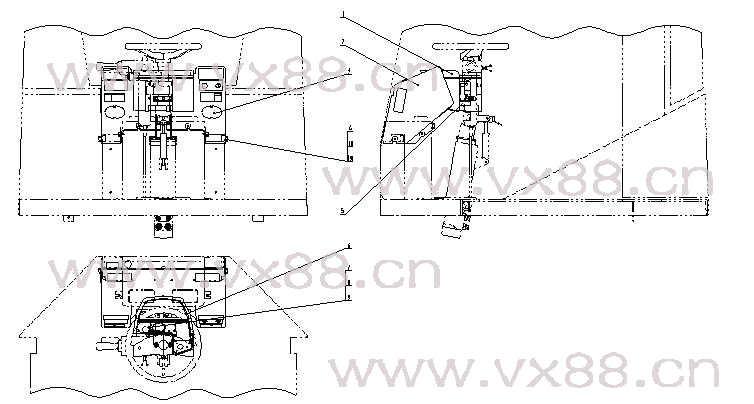

图文名称：仪表板总成 22E0122
所属机型：CLG862
图文编号：378
物料编号：22E0122
|
 |
|
| 详细资料 |
|
序号
No. |
零件号
Part No. |
原零件号
Old Part No. |
名称
Description |
规格
Size |
数量
Qty |
|
1 |
86A0078 |
|
仪表盘安装座 |
Interim Support |
|
1 |
|
2 |
86A0076 |
|
前台 |
Cover |
|
1 |
|
3 |
86A0079 |
|
盖 |
Cap |
|
2 |
|
4 |
00B0022 |
GB5783-86 |
螺栓 |
Bolt |
M6×16-8.8-Zn.D |
6 |
|
5 |
46C0264 |
|
支座总成 |
Bracket Assem. |
|
1 |
|
6 |
86A0077 |
|
仪表盘底座 |
Base |
|
1 |
|
7 |
09C0051 |
ZL40B.14C.10 |
线夹 |
Clip |
20 |
1 |
|
8 |
00B0021 |
GB5783-86 |
螺栓 |
Bolt |
M6X12-8.8-Zn.D |
1 |
|
9 |
06B0003 |
GB93-87 |
垫圈 |
Washer |
6 |
7 |
|
10 |
06B0139 |
GB5287-85 |
垫圈 |
Washer |
6-100HV-Zn.D |
6 | |
|
|
|
|
| |
|
|
|
|
