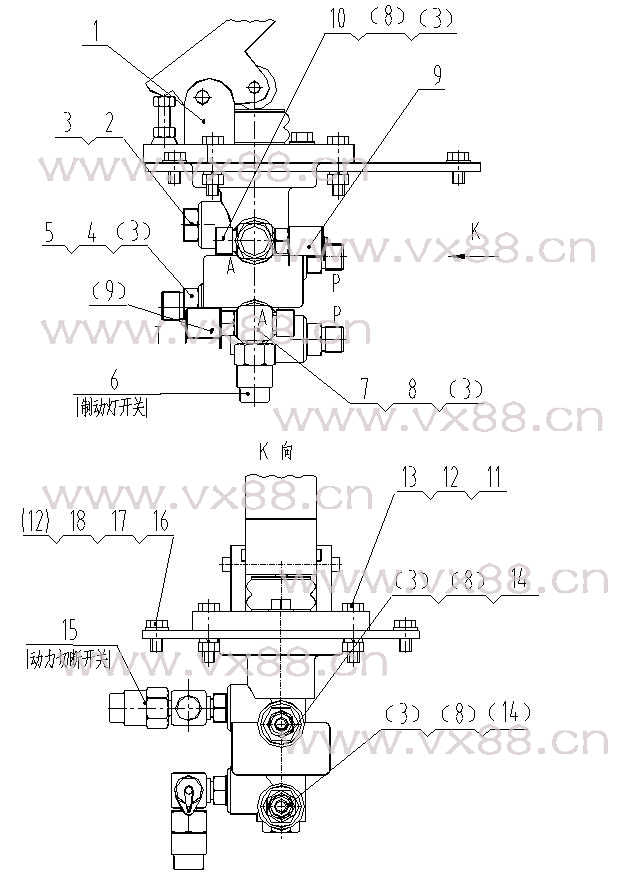

图文名称：制动阀总成 45C0029
所属机型：CLG862
图文编号：389
物料编号：45C0029
|
 |
|
| 详细资料 |
|
序 号
Sr.No. |
零 件 号
Part No. |
原 图 号
Old Part No. |
名称
Nomenclature |
规 格
Size |
数量
Qty |
|
1 |
13C0099 |
06-466-232 |
双路制动阀 |
Brake Valve |
|
1 |
|
2 |
05A0024 |
|
堵头 |
Plug |
|
1 |
|
3 |
12B0244 |
3J1907 |
0形密封圈 |
O-Ring |
CAT |
6 |
|
4 |
00A0514 |
|
接头 |
Tie-in |
|
1 |
|
5 |
12B0370 |
GB3452.1-92 |
0形圈 |
O-Ring |
15×1.8 |
1 |
|
6 |
13C0073 |
PMN10A18K(5bar) |
压力开关 |
Pressure Switch |
|
1 |
|
7 |
33C0018 |
|
四通接头 |
Tie-in |
|
1 |
|
8 |
12B0285 |
GB3452.1-92 |
0形圈 |
O-Ring |
10.6×1.8 |
4 |
|
9 |
13C0074 |
SMK20-1/8NPT-PD |
测压接头 |
Tie-in |
|
2 |
|
10 |
33C0013 |
|
四通接头 |
Tie-in |
|
1 |
|
11 |
00B0102 |
GB5783-86 |
螺栓 |
Bolt |
M8×35-8.8-Zn.D |
3 |
|
12 |
06B0006 |
GB93-87 |
垫圈 |
Washer |
8 |
7 |
|
13 |
03B0021 |
GB6170-86 |
螺母 |
Nut |
M8-8-Zn.D |
3 |
|
14 |
00A0325 |
ZL100C.33.17-1 |
接头 |
Tie-in |
|
2 |
|
15 |
13C0101 |
PMN20A18K(15bar) |
压力开关 |
Pressure Switch |
|
1 |
|
16 |
11A0455 |
|
制动阀安装板 |
Bracket |
|
1 |
|
17 |
00B0007 |
GB5783-86 |
螺栓 |
Bolt |
M8X16-8.8-Zn.D |
4 |
|
18 |
06B0005 |
GB97.1-85 |
垫圈 |
Washer |
8-140HV-Zn.D |
4 | |
|
|
|
|
| |
|
|
|
|
