<会员可以下载完整无水印资料>

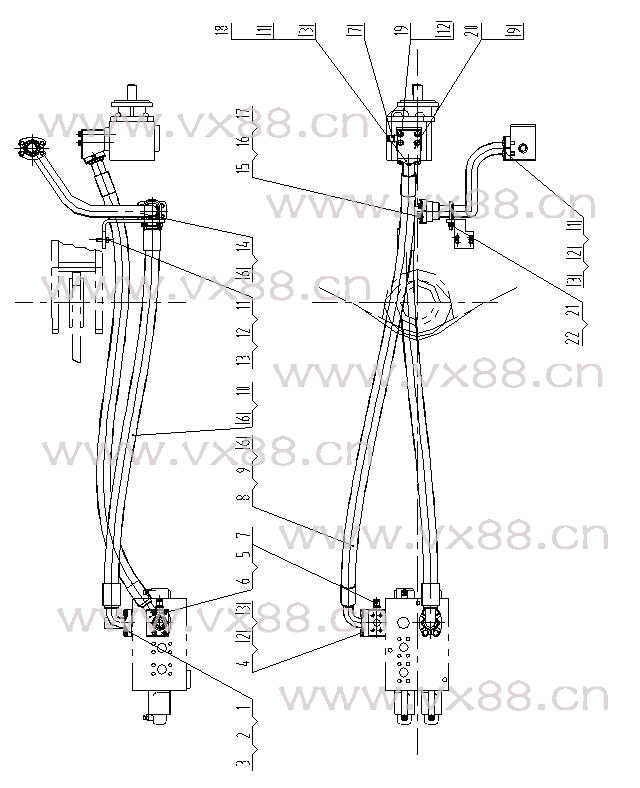

图文名称：分配阀管路 00C0208
所属机型：CLG862
图文编号：406
物料编号：00C0208
|
 |
|
| 详细资料 |
|
序号 |
零件号 |
原零件号 |
名 称 |
规 格 |
数量 |
|
No. |
Part No. |
Old Part No. |
Description |
Size |
Q’ty |
|
1 |
00B0035 |
GB5783-86 |
螺栓 |
Bolt |
M12X35-8.8-Zn.D |
12 |
|
2 |
72A0003 |
ZL50C.9.12-1 |
压板 |
Clamp Plate |
|
3 |
|
3 |
06B0008 |
GB93-87 |
垫圈 |
Lockwasher |
12 |
16 |
|
4 |
01B0285 |
B5782-86 |
螺栓 |
Bolt |
M12X95-8.8-Zn.D |
4 |
|
5 |
04A0228 |
|
方法兰 |
Flange |
|
1 |
|
6 |
12B0302 |
GB3452.1-92 |
O形圈 |
“O”Ring |
46.2X3.55 |
5 |
|
7 |
44C0022 |
MK20-M14×1.5-PC （STAUFF） |
测压接头 |
Tie-in |
|
2 |
|
8 |
07C0284 |
|
软管总成 |
Hose |
|
1 |
|
9 |
12B0287 |
GB3452.1-92 |
O形圈 |
“O”Ring |
36.5X3.55 |
2 |
|
10 |
07C0285 |
|
软管总成 |
Hose |
|
1 |
|
11 |
00B0011 |
GB5783-86 |
螺栓 |
Bolt |
M10X25-8.8-Zn.D |
2 |
|
12 |
06B0002 |
GB93-87 |
垫圈 |
Lockwasher |
10 |
6 |
|
13 |
23A1403 |
|
固定板 |
Plate |
|
1 |
|
14 |
10D0709 |
|
钢管总成 |
Tube |
|
1 |
|
15 |
72A0041 |
ZL50C.10.21-1 |
压板 |
Clamp Plate |
|
1 |
|
16 |
00B0025 |
GB5783-86 |
螺栓 |
Bolt |
M14X35 |
4 |
|
17 |
06B0013 |
GB93-87 |
垫圈 |
Lockwasher |
14 |
4 |
|
18 |
72A0041 |
ZL50C.10.4-6 |
压板 |
Clamp Plate |
|
1 |
|
19 |
01B0158 |
GB5782-86 |
螺栓 |
Bolt |
M10X100-8.8-Zn.D |
4 |
|
20 |
04A0227 |
|
方法兰 |
Flange |
|
1 |
|
21 |
02B0020 |
JB/ZQ4321-86 |
U型螺栓 |
Bolt |
|
1 |
|
22 |
03B0003 |
GB6170-86 |
螺母 |
Nut |
M12 |
2 | |
|
|
|
|
| |
|
|
|
|
